電動パワステと油圧パワステの違い｜構造と操舵感の関係

ハンドルを回す力を助けるパワーステアリング、略してパワステ。油圧式と電動式がありますが、この違いでハンドルの感触も変わるのでしょうか？詳しく解説していきます。

パワステは、タイヤの向きを変える力を助ける

ハンドル操作に、助ける力を足す

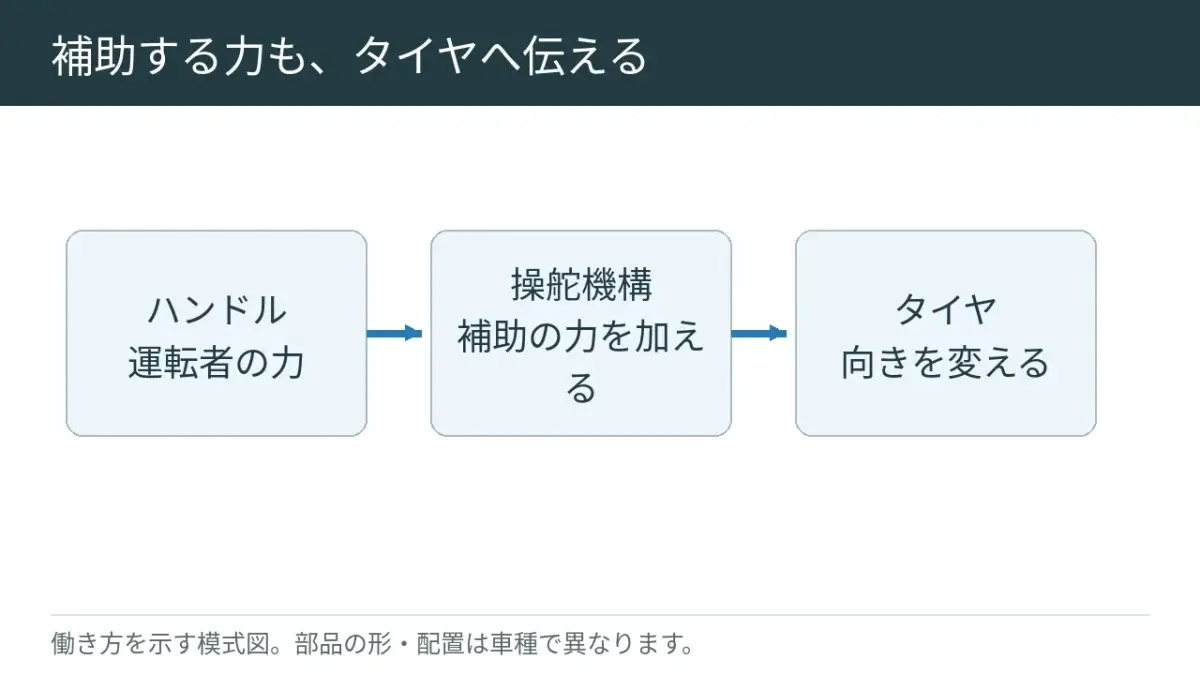

タイヤは路面に押し付けられているので、その向きを変えるには力が必要です。パワステは、運転する人がハンドルに加える力を助け、少ない力で回せるようにします。

多くの乗用車では、ハンドルとタイヤが棒や歯車でつながり、そこへ助ける力を加えています。電動パワステだからといって、ハンドルとタイヤのつながりが必ずなくなるわけではありません。^[1]

軽いか重いかだけでは、感触は決まらない

ハンドルの感触には、回し始めの反応、さらに回すときの力、戻るときの動き、道の状態から伝わる変化などがあります。

助ける力を増やせば軽く回せますが、それだけで路面の様子が分かりやすくなるわけではありません。どんな手応えを、どれくらい伝えるかも車の作り方で変わります。

油圧式は、液体で押す力を使う

ポンプが液体を送り、左右へ押し分ける

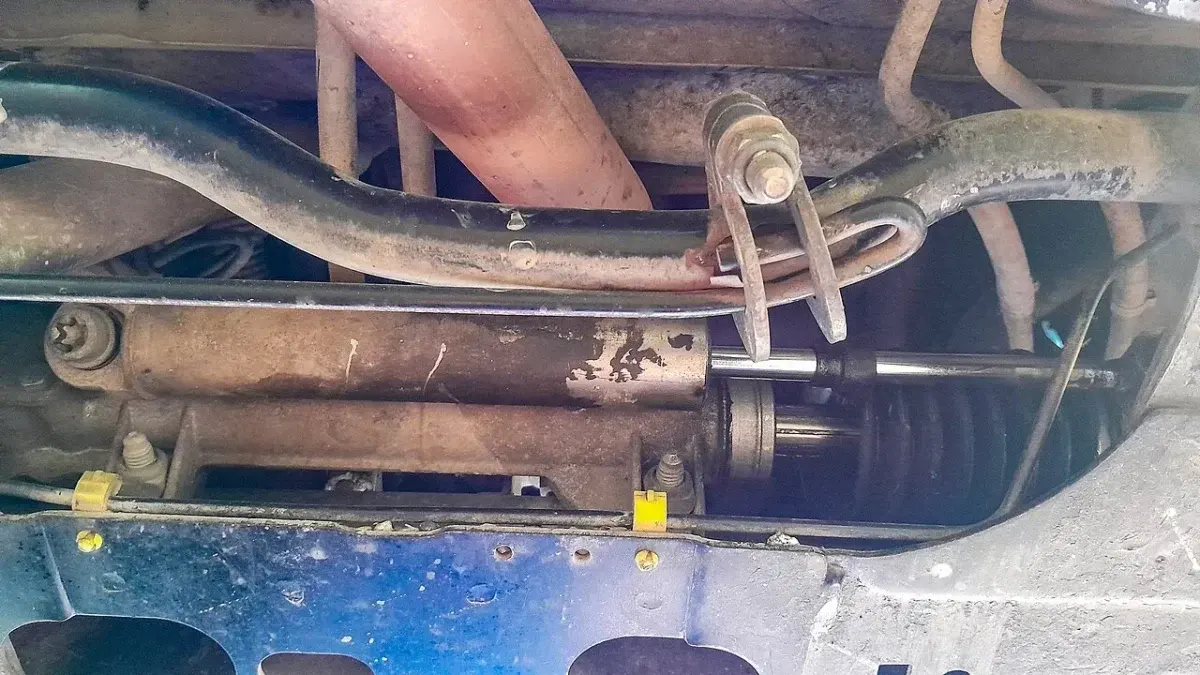

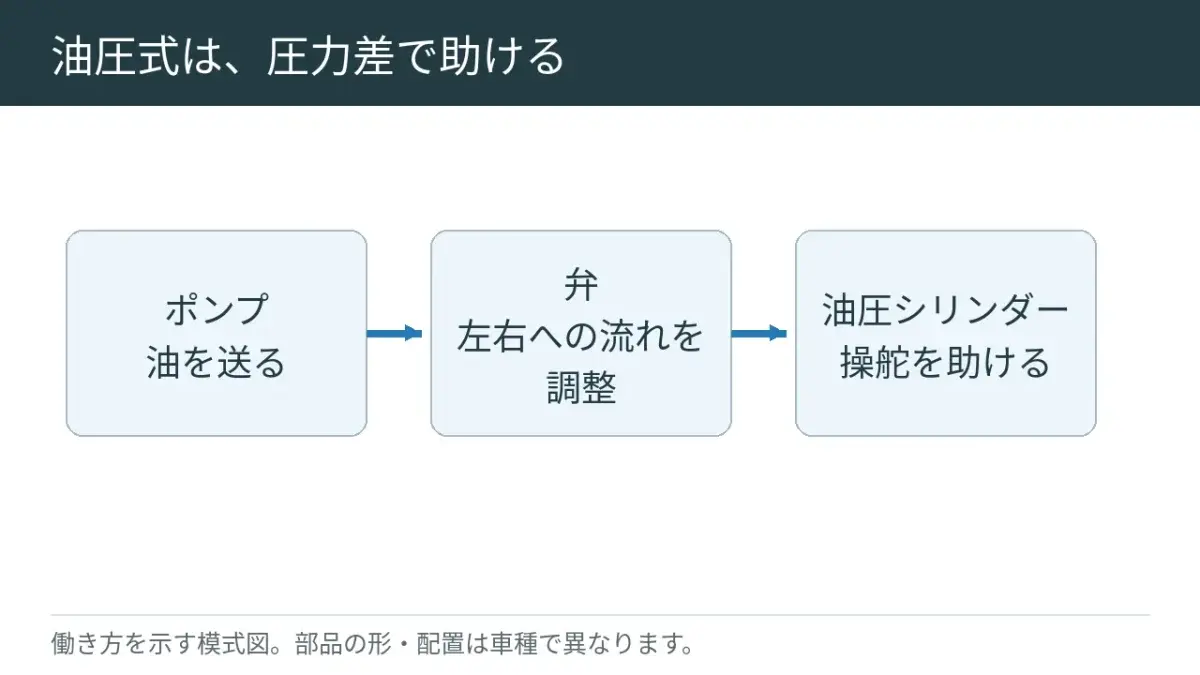

油圧式は、ポンプで専用の液体を流します。ハンドルを回すと液体の道が切り替わり、筒の中にある動く部品を、曲がりたい方向へ押します。この押す力で、タイヤの向きを変える仕組みを助けるわけです。

一般的な油圧式では、エンジンの回転をベルトなどで伝えてポンプを回します。液体を送る配管や、ためておくタンクも必要です。^[1]

モーターでポンプを回すタイプもある

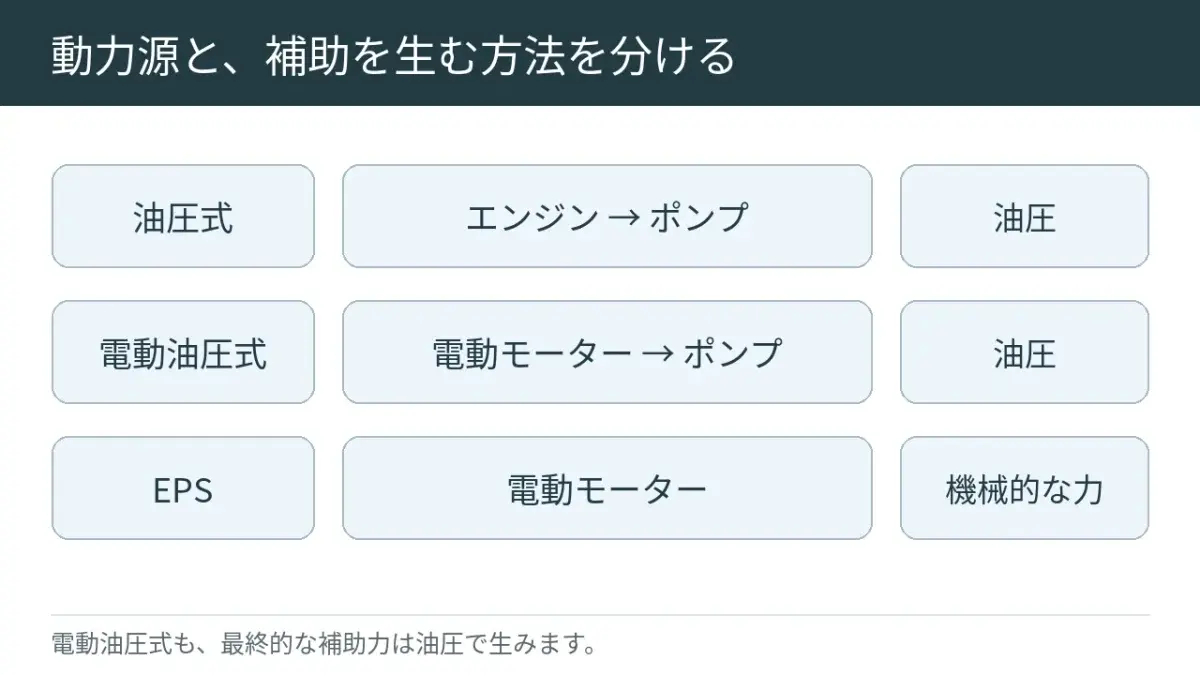

エンジンの代わりに、モーターでポンプを回すタイプもあります。これが電動油圧式です。

回す力は電気からもらいますが、最後にハンドル操作を助けるのは、液体で押す力です。そのため、モーターが付いていても、専用の液体や配管を使います。^[1]

電動式は、モーターの力を直接加える

センサーで、回す力や車の速さを読む

液体で押す仕組みを使わず、モーターの力を加えるのが電動パワステです。EPSとも呼ばれます。

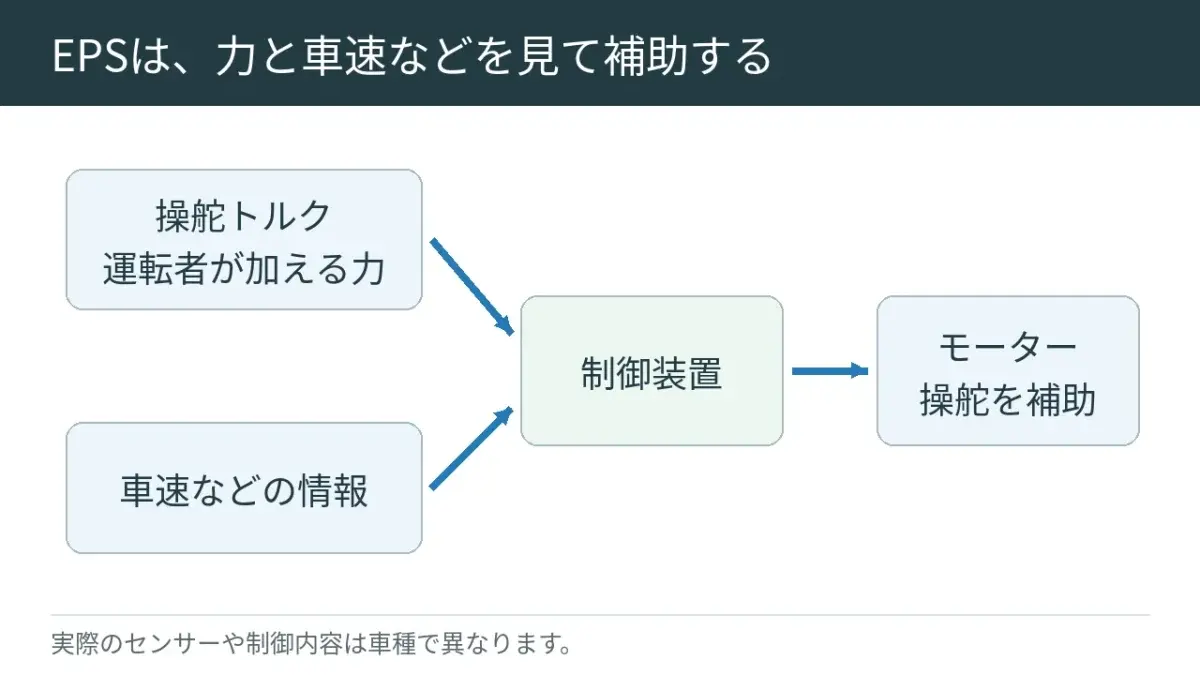

ハンドルを回す力をセンサーで読み取り、車のコンピューターが「今はどれくらい助けようか」と決めます。車の速さなども参考にしながら、モーターを動かすわけです。モーターの力は、歯車などを通してハンドルやタイヤを動かす仕組みへ伝わります。^[1]

モーターを付ける場所も、車によって違う

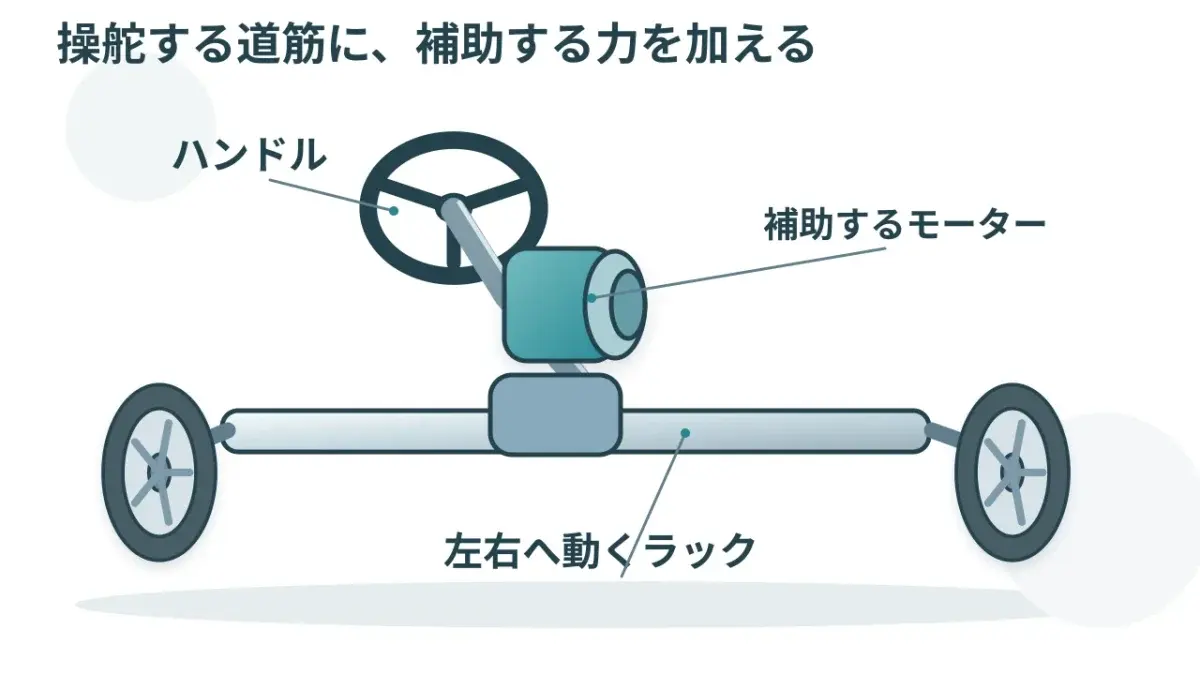

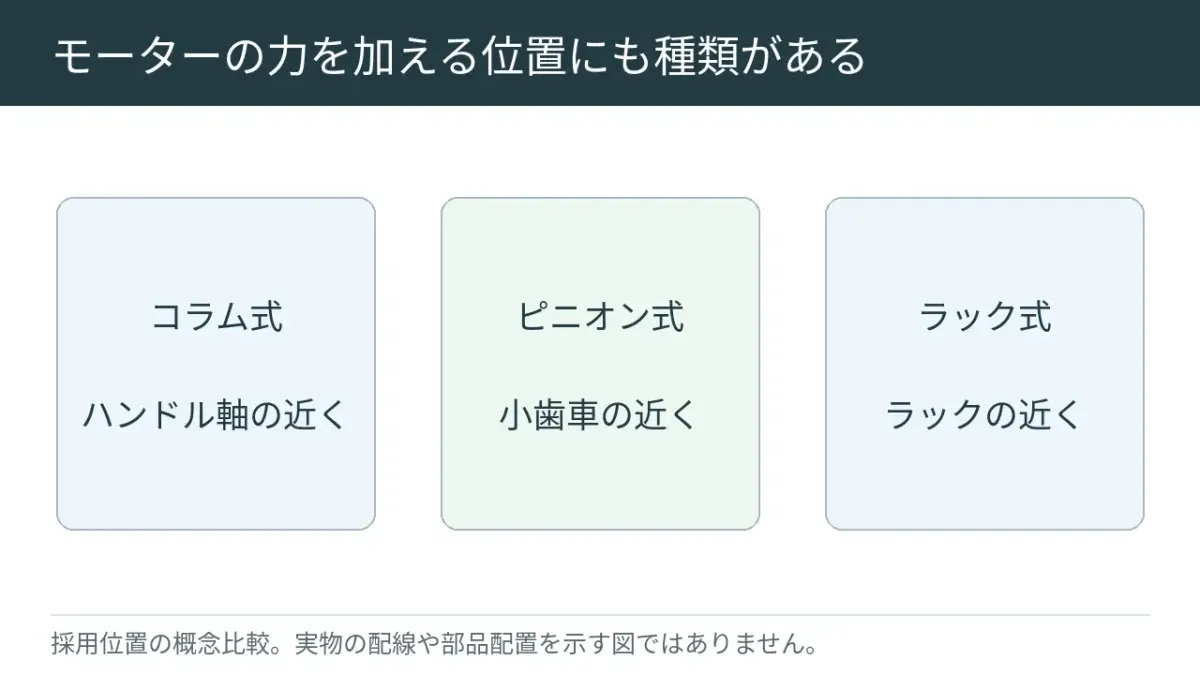

ハンドルにつながる棒のところで助けるタイプもあれば、タイヤへ動きを伝える歯車や、横に動く歯付きの棒を助けるタイプもあります。

この横に動く棒がラック、ラックとかみ合う歯車がピニオンです。運転する人が回す側と、モーターが助ける側に、別々の歯車を使うものもあります。^[1][5]

どこで力を足すか、中の部品がどれくらい滑らかに動くかも、手応えに関わります。電動パワステという名前が同じでも、中身まで全部同じではないんです。

タイヤや車の設定でも、手応えは変わる

ハンドルの感触には、タイヤの種類や空気圧、車輪が付いている角度なども関わります。油圧式にも、車の速さに合わせて助ける力を変えるものがあります。^[2]

電動式は、助ける力や戻り方をコンピューターで調整しやすく、車線から外れないように助ける機能と組み合わせる例もあります。ただし、その機能が付いているかは車によります。^[3]

「油圧だから全部自然」「電動だから全部手応えが薄い」と分けると、車ごとの違いを見落とします。試乗などでは、こんなところを感じてみると比べやすいですね。

点検する場所も、方式によって違う

油圧式と電動油圧式では、液体の量や漏れ、配管などを確認します。電動式では、電源やセンサー、モーター、歯車などを確認します。

走行中に急にハンドルが重くなったら、方式の特徴だと思って放置しないでください。安全な場所へ止まり、警告と取扱説明書を確認して、点検を相談しましょう。^[4]

よくある疑問

電動パワステと、ステアバイワイヤは同じなの？

電動パワステは、モーターでハンドルを回す力を助ける方式です。ステアバイワイヤは、ハンドル操作を電気の信号で伝える仕組みです。名前が似ていても、指しているものが違います。

止まったままハンドルを回し続けても大丈夫なの？

車によっては、熱くなりすぎるのを防ぐため、助ける力が弱くなる場合があります。無理に回し続けず、その車の説明書に従いましょう。

関連記事

• ハンドルが急に重くなった｜パワステとタイヤの関係

• パワーステアリングの仕組み：各方式と点検の基礎を確認できます。

• ステアリングの仕組み：ハンドルの回転を車輪へ伝える構造を学べます。

参考資料

1. ジェイテクト「ステアリング」：油圧式、電動油圧式、EPS、補助位置と基本作動。
2. ジェイテクト「Electronically controlled type hydraulic power steerings」：車速に応じた油圧式の制御。
3. Bosch「Lane keeping assist」：EPSとハンドル操作支援の連携例。
4. トヨタ「クラウン セダンの警告灯」：EPS警告時の補助力の変化。表示内容はこの車種の例です。
5. ジェイテクト「デュアルピニオンタイプEPS」：操作側と補助側を別のピニオンにした構成。

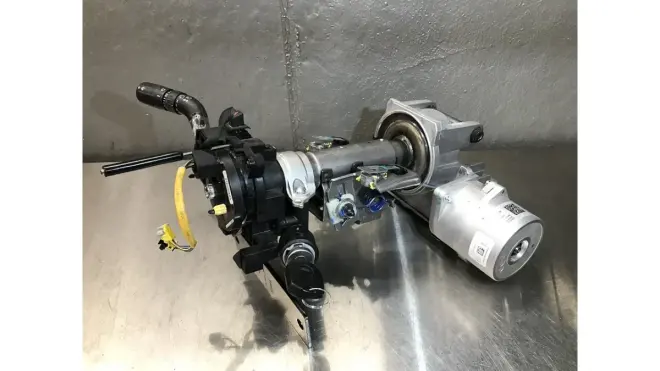

アイキャッチ写真：Samf4u / EPAS power steering column.jpg / CC BY-SA 4.0
