アライメントとは？トー・キャンバー・キャスターと測定表の読み方

タイヤの向きや傾きにも、調整する数値があります。トー、キャンバー、キャスターは、それぞれ何を見ているのでしょうか？

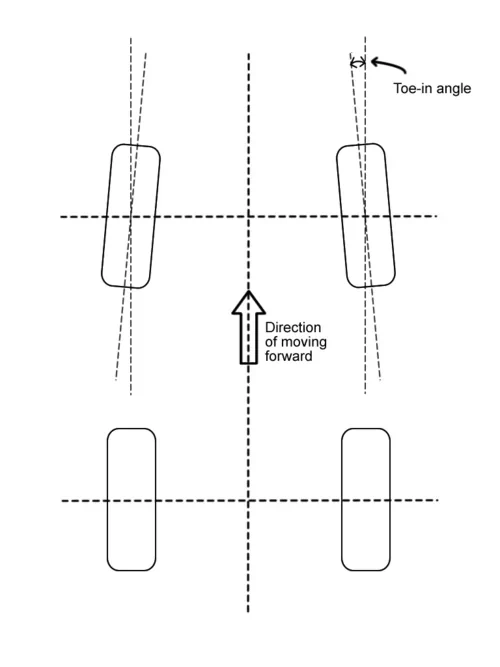

トーは、上から見たタイヤの向き

車を上から見たとき、左右の車輪がどちらを向いているかを示すのがトーです。タイヤの前端同士が後端同士より近ければトーイン、前端が開いていればトーアウトと呼びます。

トーが適切でないと、進む方向に対してタイヤが引きずられるようになり、偏摩耗などが起こります。ただ、停車中に完全に平行ならよいとは限りません。走行中に加わる力やブッシュの変形を見込んで、角度を設定する場合もあります。

「トーインは安定、トーアウトはよく曲がる」という説明だけで調整値を決めることはできません。前輪と後輪では挙動への影響が違い、タイヤ、サスペンション、車両の使い方とも関係します。公道用の車では、まず車両の基準と、測定時などの指定条件を確かめましょう。

キャンバーは、正面から見た車輪の傾き

正面から車を見るときは、車輪の上側の傾きに注目します。内側へ傾くのがネガティブキャンバー、外側へ傾くのがポジティブキャンバーです。路面に対する鉛直方向を基準に測ります。

カーブでは車体が傾き、サスペンションやタイヤも変形します。キャンバーは、そのように動いているとき、タイヤをどう接地させるかに関係します。

ネガティブキャンバーを増やせば、必ずコーナリング性能が上がるわけではありません。過大な角度は直進時の接地や摩耗に不利になる場合があり、トーのずれが重なると摩耗をさらに早めることもあります。外から見た傾きが大きいほど高性能、と考えないようにしましょう。

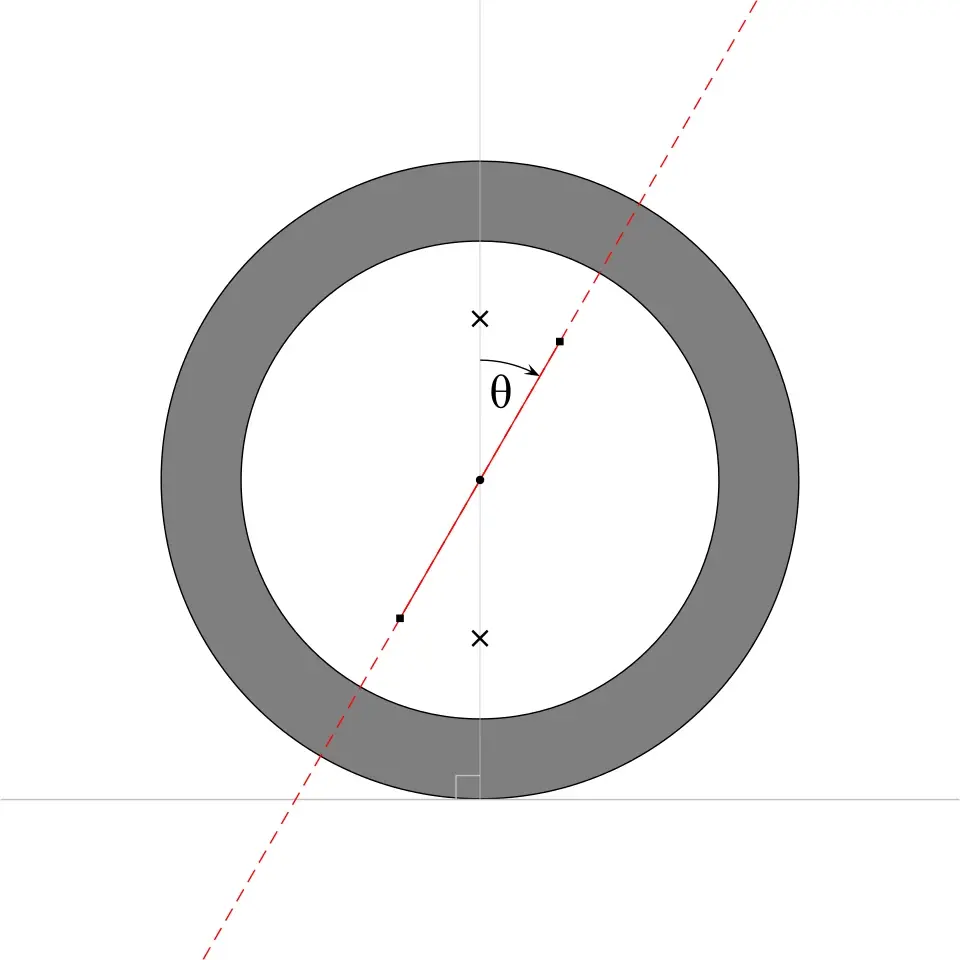

キャスターは、横から見た操舵軸の傾き

キャスターで見るのは、車輪そのものではなく操舵軸の傾きです。横から見て、車輪が向きを変える軸の上側が後ろへ傾く方向を、一般にプラスのキャスターと呼びます。

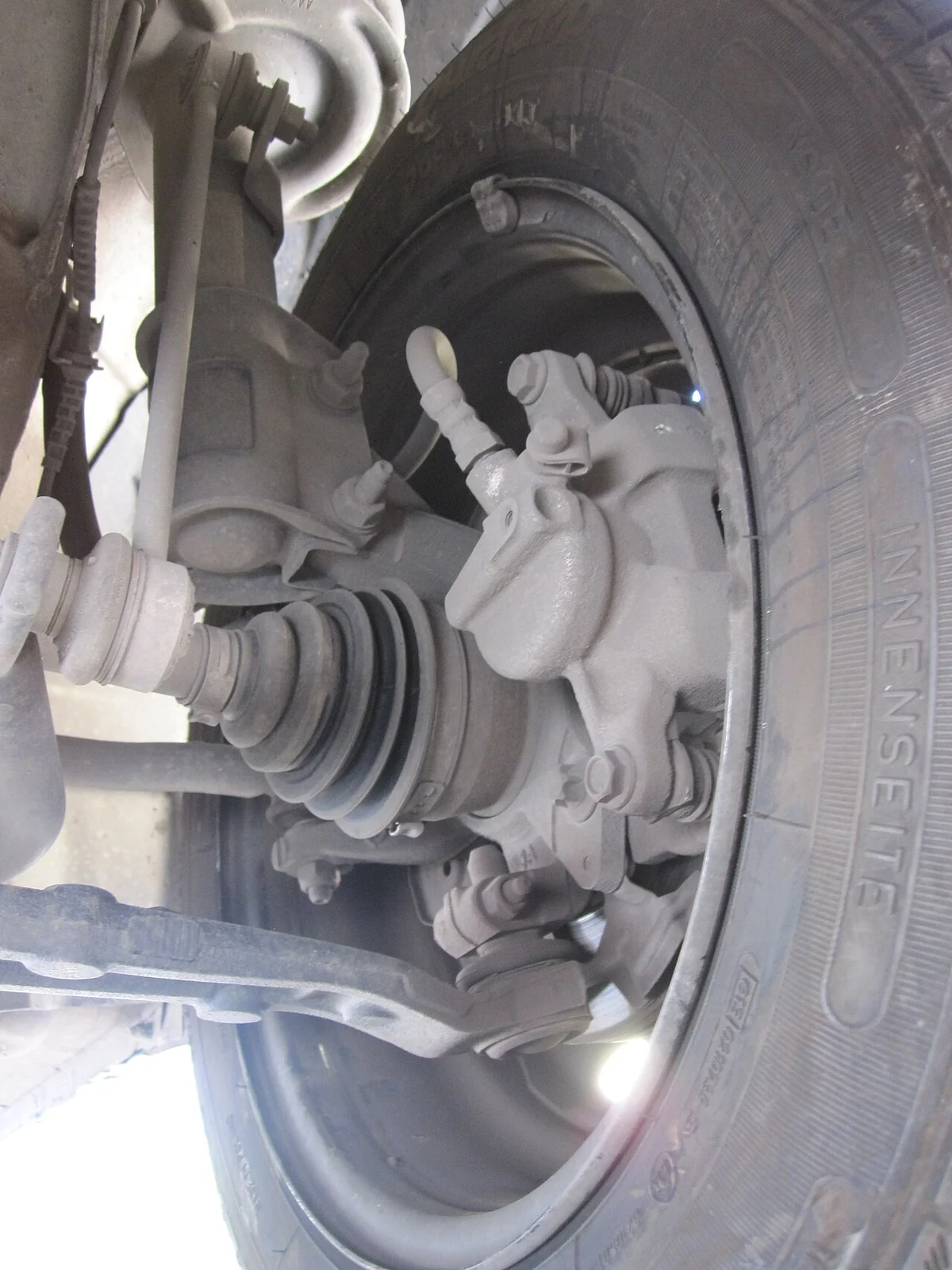

操舵軸は、サスペンションの支持点などから決まります。例えば一般的なマクファーソン・ストラットでは上部支持点と下側のボールジョイント、ダブルウィッシュボーンでは上下のボールジョイントを通る線が基準になります。操舵軸は位置関係から決まる線で、必ずそこに一本の軸部品があるわけではありません。

キャスターは、ハンドルが戻ろうとする働きや、回したときの手応えに関わります。ただし、その働きには操舵軸が路面と交わる点と接地中心の距離（トレール）、タイヤ、パワーステアリングの制御なども関わります。「大きくすると曲がれない」「小さくすると小回りが利く」と単純には言い切れません。

ハンドルから車輪へ動きが伝わる基本構造は、ステアリングの仕組みで解説しています。

前輪の数値だけでなく、後輪の向きも確認する

前輪だけ数値をそろえても、車全体の状態は分かりません。後輪にもトーとキャンバーがあり、その左右差も走り方に影響します。

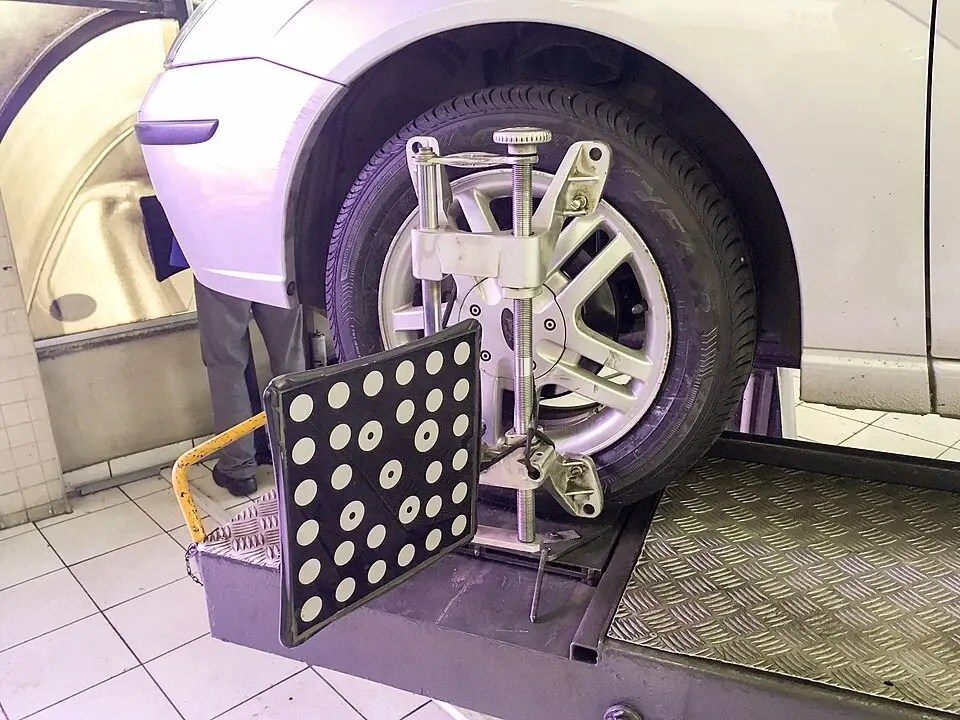

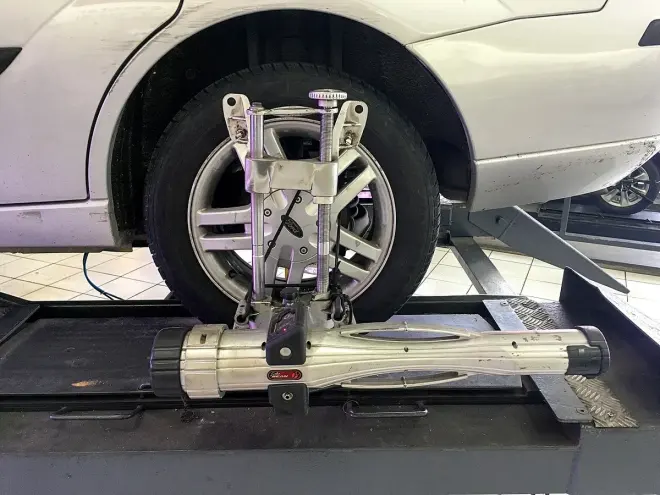

測定では、後輪がつくる進行方向と車体の中心線のずれを表すスラスト角なども確認します。後輪側にずれがあれば、真っすぐ進むための前輪の向きやハンドル位置にも関係する場合があります。

そのため、4輪を測ることが重要です。ただし、測定できれば全角度を調整できるわけではありません。車種によって、調整機構のない角度や、動かせる範囲が小さい箇所もあります。

測定表は、車輪の位置と単位から読む

測定表には、車両の基準値、許容範囲、調整前後の測定値などが載っています。赤・緑の色分けや数字の大小に注目する前に、何を表した値かを確かめましょう。

• 対象車が合っているか：型式、年式、仕様、サスペンションなどに対応する基準かを確認します。
• どの車輪か：前後・左右を区別します。前輪と後輪で同じ目標値とは限りません。
• トーは片輪か、合計か：左右個別の値とトータルトーを混同しないようにします。
• 角度か、長さか：トーは度などの角度、またはmmなどの長さで表されます。異なる表記の数字をそのまま比べないでください。
• 度・分か、小数の度か：0°30′は0.5°です。0.30°とは異なります。

一般的な測定機では、左右差やスラスト角なども表示されます。Hunterの測定機マニュアルでも、個別トーとトータルトー、単位、基準範囲を区別して扱っています。

すべて緑色になっても、症状が必ず解消するとは限りません。タイヤの状態、足まわりのがた、測定時の空気圧・車高・積載条件も影響します。残った左右差や、調整できなかった箇所についても説明を聞いておきましょう。

ホイールバランスは、回転する重さの偏りを整える

アライメントは車輪の向きと位置関係を整えるものです。一方、ホイールバランスは、タイヤとホイールを組んだ回転体の重さの偏りを整えます。専用機で測り、必要な位置にウェイトを付けるなどして補正します。

一定の速度で振動が出るときはバランス不良が候補になりますが、タイヤの変形やホイールの損傷なども考えられます。ハンドルのぶれだけでアライメントの問題と決めつけず、状態に合わせて原因を調べます。ミシュランの解説にも、両者の違いが整理されています。

偏摩耗や片流れ、強い衝撃の後は点検を相談する

• タイヤに偏摩耗がある、以前より減り方が違う
• ハンドルのセンターがずれた、片流れなど操縦性が変わった
• 縁石や深い穴などへ強く当てた
• サスペンションやステアリングの関連部品を交換した
• 車高を変更した、タイヤ交換時に従来の摩耗状態が気になった

こうした変化は、点検や測定を相談するきっかけです。ただし、原因がアライメントと確定するわけではありません。最初にタイヤの指定空気圧や損傷、摩耗、部品の状態を確認し、必要な修理を先に行います。強い振動やハンドル操作の異常がある場合は、無理に走り続けず、販売店やロードサービスへ相談してください。

ローダウン後の点検の順序や再調整については、車高変更後のアライメント調整で詳しく説明しています。

数値を合わせる前に、調整できる範囲を確認する

標準の調整範囲に収まらないときは、部品の摩耗や変形、取り付け状態、下げすぎた車高なども原因になります。数値だけを無理に合わせず、なぜずれたのか、どこまで直せるのかを確認しましょう。

依頼する際は、測定前後のデータと調整箇所、修理が必要な部品を聞いてください。車両が指定するセンサー調整や、運転支援装置の確認が必要かも確かめます。ハンドル位置を直すためにタイロッドだけを自己調整することは避け、車両全体の基準に沿って整えてもらいましょう。

停車時の測定値と、走行中の角度は同じではない

サスペンションが上下に動くと、アームの位置関係が変わり、トーやキャンバーも変わり得ます。路面から力が入るとブッシュも変形します。停車中の測定値は、車両が指定した状態で比較するための基準です。

同じ車でも、空気圧、荷物、車高、部品のがたが変われば測定条件が変わります。車高を変えた後に、以前と同じトーへ戻すだけで、上下動に伴う角度変化まで元に戻るわけではありません。

作業では先に損傷とがたを確認し、指定の荷重や車高を整え、基準値と調整範囲を確かめます。そのうえで、操縦性の症状と前後の測定値を結び付けて判断します。

よくある疑問

アライメントとバランスは同じ？

アライメントは車輪の向きと位置関係、バランスは回転体の重さの偏りを整える作業です。

測定表の0°30′は0.30°？

1度は60分なので、0°30′は0.5°です。小数の度と度・分を区別します。
