車のサイレンサーとは？マフラー・吸音・レゾネーターの違い

車の排気部品で聞く「サイレンサー」。マフラーとは別の装置なのでしょうか。実物と内部の働きを見てみましょう。

サイレンサーとマフラーは、同じ役割を指す言葉

英語では、車の排気用消音器をイギリス英語でsilencer、アメリカ英語でmufflerと呼ぶのが一般的です。Cambridge Dictionaryのsilencerの項目でも地域差が説明されています。

日本ではマフラーという名称が広く使われますが、サイレンサーも部品名に使います。FUJITSUBOの排気システム解説は、配管とサイレンサーを分けて説明する例です。

日本なら必ずマフラー、海外なら必ずサイレンサーと分かれるわけではありません。同じメーカーでも、製品全体を扱う場面と内部構造を扱う場面で、言葉の範囲が変わります。

反射や吸音を使って、排気音を弱める

燃焼と排気バルブの開閉によって、排気には圧力の変動が生まれます。それが排気系を伝わって外へ出ると、音として聞こえます。消音器はガスを通しながら、この音を減衰させます。

部屋や通路で、音を反射・干渉させる

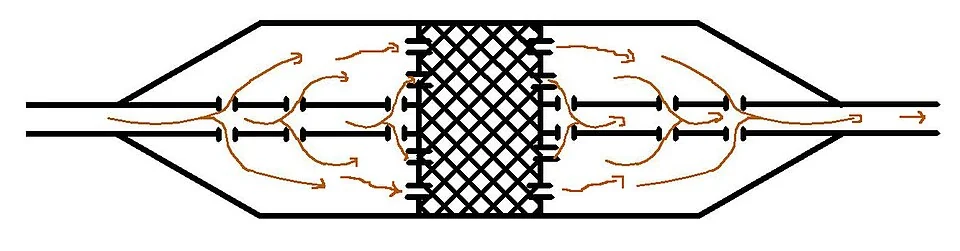

複数の部屋や通路を設け、音を反射させたり互いに干渉させたりして弱める構造があります。部屋の大きさ、通路長、穴の位置によって、効く音域と排気の通りやすさが変わります。

穴のあるパイプと吸音材を使う

穴を開けたパイプの周りに、グラスウールなどの吸音材を置く構造もあります。穴を通って伝わる音を、吸音材で減衰させます。通路が比較的まっすぐなストレート構造も、この方式の一例です。

実際には複数の仕組みを組み合わせます。同じ筒形でも内部や吸音材が同じとは限らず、サイレンサーという名前でも完全に無音になるわけではありません。

インナーサイレンサーは、出口などに追加する部品

インナーサイレンサーは、マフラーの出口付近などへ追加する小さな消音部品です。形状に応じて通路を絞ったり、流れや音の伝わり方を変えたりして、音量を下げます。

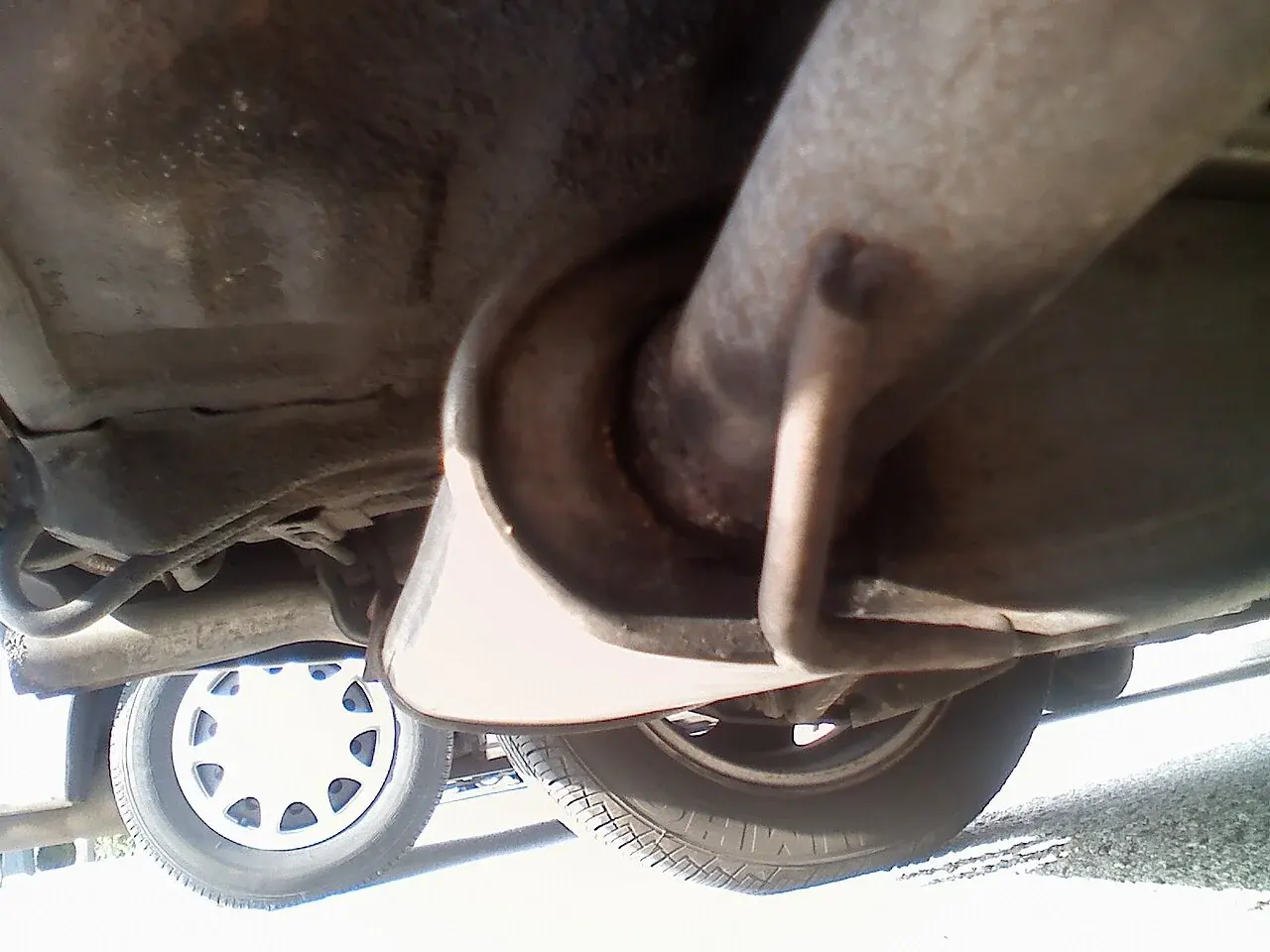

車体下の大きな消音器本体とは別です。例えばHKSのインナーサイレンサーには、テール形状やサイズに応じた設定があります。

寸法が近いだけでは、どのマフラーにも使えるとは限りません。適合、固定方法、使用条件を説明書で確認します。通路を狭めるものは排気抵抗も変えるため、必ず性能がよくなる、全回転域で同じだけ静かになるとは言えません。

レゾネーターは音域を整え、触媒は排出成分を減らす

レゾネーターの有無や呼び名は、車種で違う

レゾネーターは、共鳴などで特定の周波数域を弱めたり、音質を整えたりします。マフラーと組み合わせる場合がありますが、独立したレゾネーターを持たない車もあります。

センターマフラー、プリサイレンサー、レゾネーターという名称は、構造やメーカーの呼び方によって異なります。車の中央にある筒を、外見だけで必ずレゾネーターと決めないようにしましょう。

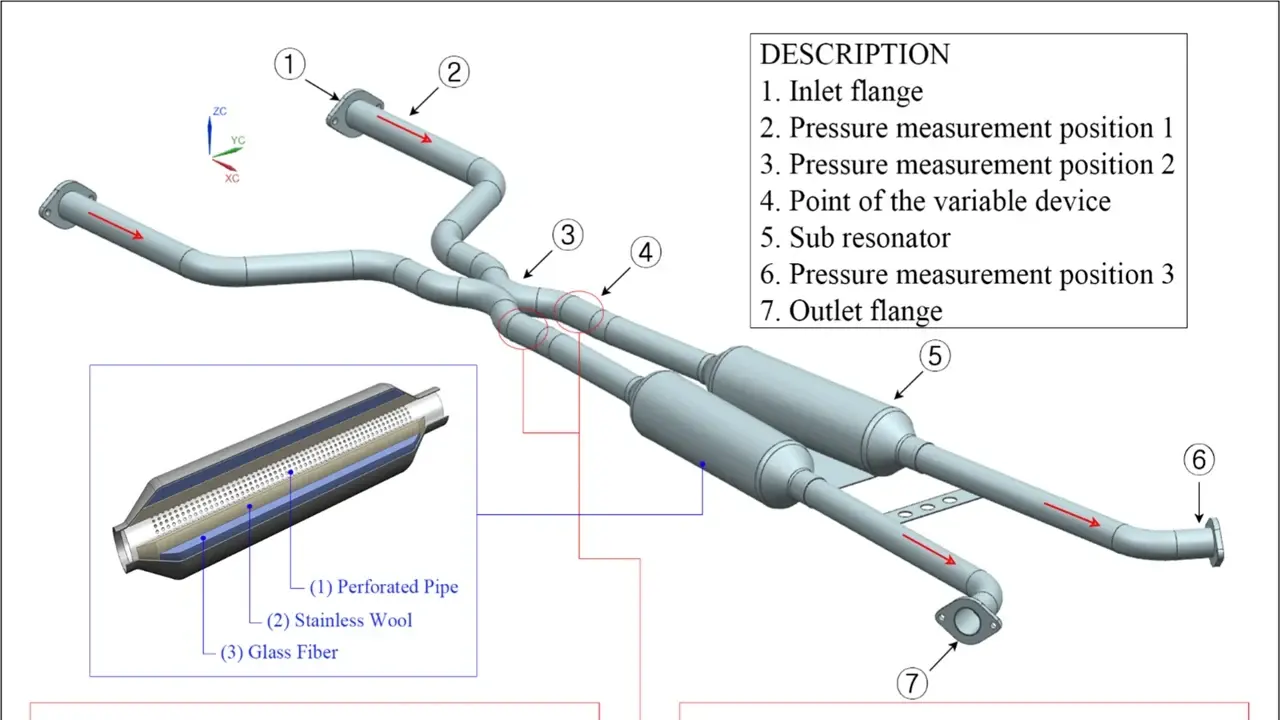

図の5にある筒は、排気管の途中に2本並んでいます。研究では、この管をスポーツセダンの排気系に組み込んで試験しています。車名は公表されていないため、特定の車の純正仕様として見る図ではありません。

左下の断面図を見ると、穴のある管を吸音材で囲む構造が分かります。「Perforated Pipe」は穴を開けた管、「Stainless Wool」は細いステンレスの繊維、「Glass Fiber」はガラス繊維です。この例は吸音を使う方式です。レゾネーターという名称だけで、共鳴する部屋だけを持つ構造とは決められません。

図の2・3・6は実験で圧力を測る位置、4は通路を調整する実験用装置の位置です。番号5の消音器とは区別して見てください。

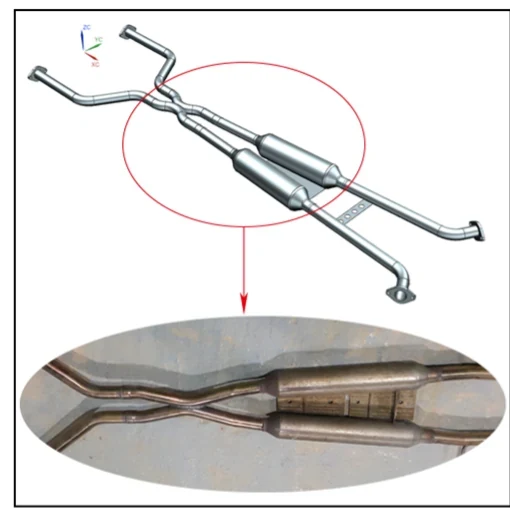

この例のように、排気管の途中に追加の消音器を組み込む場合があります。ただし、取り付ける位置や内部構造、呼び方は車種と製品で異なります。出典：Kang・Yangの2022年排気系研究、図1・図2A。

静かになったことと、浄化されたことは別

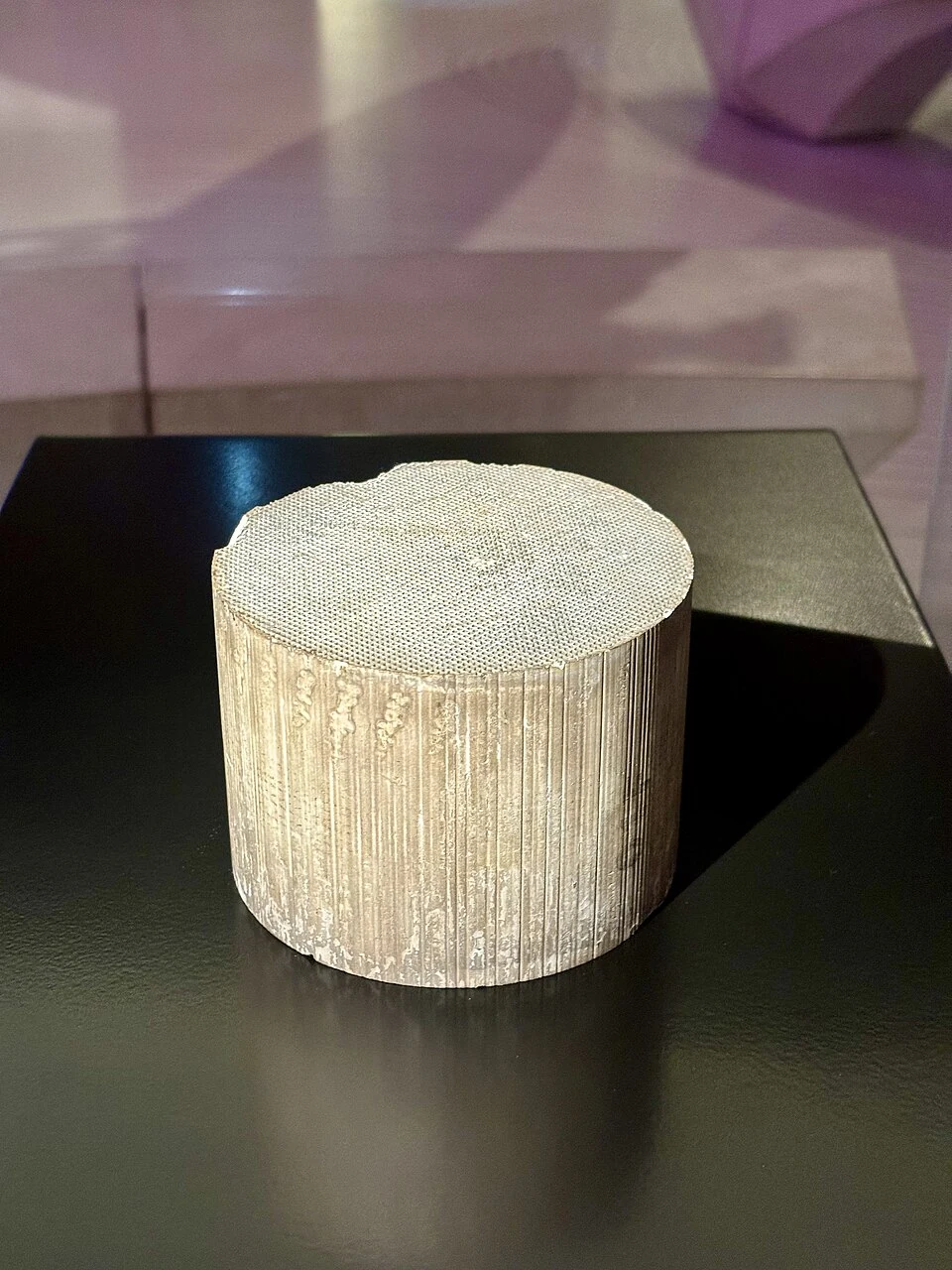

触媒の中心的な役割は、排気中の成分を化学反応で減らすことです。マフラーやサイレンサーは主に音を抑えます。音が静かでも、それだけで排気がきれいになったとは判断できません。

ガソリン車の浄化装置は三元触媒の役割、位置関係は排気システム全体の構成で確認できます。

交換や取り外しは、音量だけで判断しない

公道で使う車は、適用される騒音などの基準を満たす必要があります。消音器を外して音を大きくする改造や、不適合のマフラー装着は認められません。国土交通省は、消音器の切断・取り外しを不正改造の例に挙げています。

特に2010年4月以降に製作された車などに適用される基準では、容易に消音機構を取り外せる構造も問題になります。国土交通省のマフラーの騒音対策資料には、ボルトなどで固定され、容易に取り外せるインナーサイレンサーの不適合例があります。

インナーサイレンサーで音量が下がっても、必ず車検に通るわけではありません。車両の製作時期・型式、製品の適合や表示、装着状態を確認します。固定方法だけを変えれば必ず適合する、とも判断できません。

交換用マフラーには性能等確認済表示を使う制度もあります。購入・取り付け前に、メーカーの最新の適合表と、販売店や検査を扱う整備工場で確認してください。

以前より音が大きくなったら、部品の状態を確かめる

吸音材の変化、内部の破損、外側の腐食、継ぎ目の漏れなどで、排気音が変わることがあります。取り付けたときに適合していた製品でも、その後の状態が変わらないとは限りません。

急に音量が増えた、金属が触れる音がする場合は、脱落や漏れも含めて点検が必要です。走行直後は高温なので、素手で触って確かめないでください。車内に排気臭が入るときは換気し、安全な場所へ停車してエンジンを止め、点検を依頼しましょう。

排気の流れと、音の伝わり方を一緒に設計する

マフラーは排気ガスを通しながら音を抑える部品です。通路を狭めればどんな回転数でも最適になる、というものではありません。流れの抵抗と、どの音域を弱めるかを合わせて設計します。

同じくらいの音量でも、こもった音や鋭い音の感じ方は違います。反射を使う部屋、管の長さ、吸音材などが、効きやすい音域へ関係します。外側のケースの大きさだけでは内部の方式も分かりません。

交換を考えるなら、適合車両、騒音基準を確認した条件、固定方法、触媒やセンサーとの位置関係も調べます。静かになったことは排出ガスの浄化の証明にはならず、騒音と排出成分は別に評価します。

よくある疑問

サイレンサーとマフラーは完全に別の部品？

英語の地域差では同じ消音器を指します。製品説明では配管を含む全体と消音部分を呼び分けることがあるため文脈を確認します。

インナーサイレンサーで静かなら車検も通る？

音量以外に容易に取り外せる構造などの条件もあります。車両の製作時期と製品の適合、装着状態を確認します。
