サスペンションの仕組みと種類｜ばね・ダンパー・アームの役割

車には、路面の凸凹による衝撃を和らげる「サスペンション」という仕組みがあります。これがなければ、ちょっとした段差を越えるたびに、お尻から道路の状態を詳しく報告されることになります。

ただし、仕事は乗り心地をよくするだけではありません。タイヤが路面をしっかり捉えるためにも重要です。今回は、ばね・ダンパー・アームの役割と、サスペンションの種類をやさしく解説します。

ばねで支え、ダンパーで収め、アームで位置を決める

タイヤが段差を乗り越えると、車輪は車体に対して上下します。サスペンションは、上下には動けるようにしながら、前後左右へ勝手にずれないよう車輪を支える仕組みです。ばねだけでなく、アームやダンパーなども組み合わされています。

ばねは重さを支え、縮んだり伸びたりして衝撃を和らげます。ダンパーは、その動きに抵抗を与え、揺れが続くのを抑えます。車輪を動かせることと、好き放題に動かさないこと。その両方が必要なんですね。

ばね：重さを支え、路面からの入力を受け止める

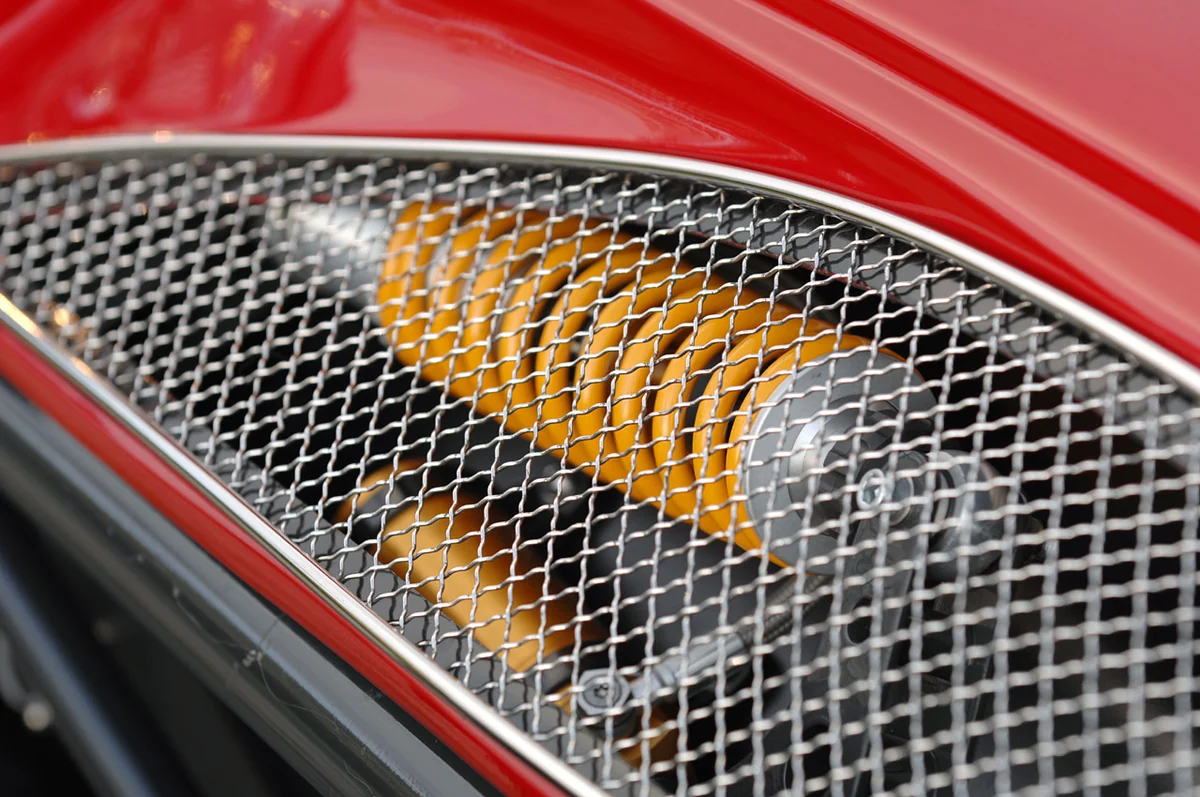

ばねは、力がかかると変形し、戻ろうとします。段差でタイヤが動いたとき、伸び縮みして受け止め、車体への衝撃を和らげます。

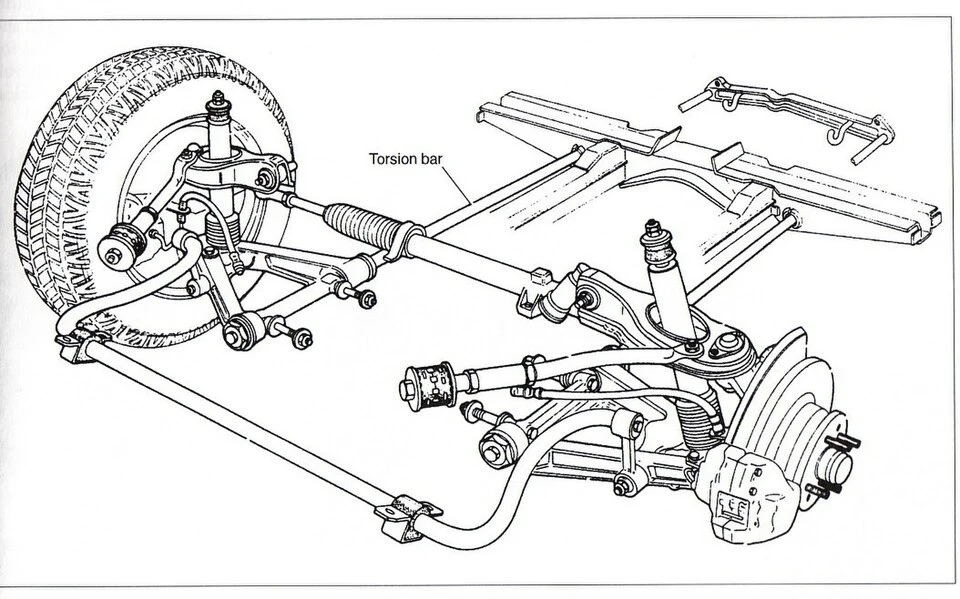

よく見るのはコイルばねです。ほかに板ばね、棒をねじるトーションバー、空気ばねもあります。乗り心地は硬さだけでなく、取り付ける場所と車の重さでも変わります。

ダンパー：繰り返す揺れを抑える

ばねだけでは、縮んで、伸びて、また縮んでと、揺れが続きます。それを収めるのがダンパー。ショックアブソーバーとも呼びます。

一般的な油圧式は、ピストンが動くと油が弁などを通り、その抵抗で動きを抑えます。これが減衰力です。揺れのエネルギーを熱へ変えています。KYBの構造解説も、この仕組みを説明しています。

ガス入りでも、ガスだけで揺れを抑えるとは限りません。油で抵抗を作り、ガスの部屋も組み合わせるものがあります。単筒、複筒は、主に中の筒の構造の名前です。

アーム・リンク・ジョイント：車輪の位置と動きを決める

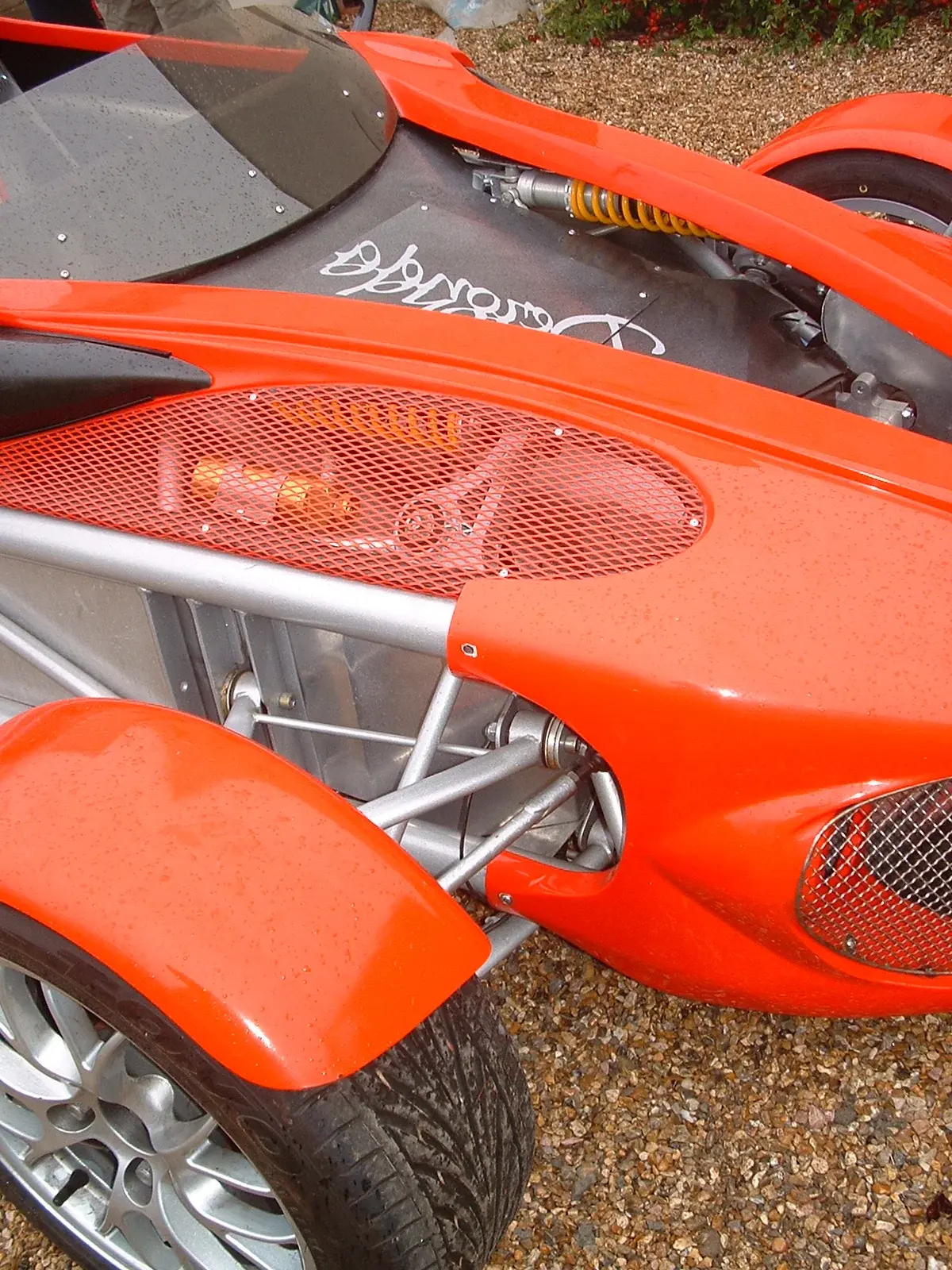

アームとリンクは、タイヤと車体をつなぎます。前後と左右の力を受けつつ、必要な上下の動きは許します。長さと場所で、動く道筋と角度の変化を決めます。

つなぎ目には、ゴムのブッシュ（接続部で動きや振動に対応する部品）や、向きを変えられるボールジョイントがあります。ブッシュは振動を和らげるだけでなく、力がかかったときのタイヤの動きも変えます。硬いものなら何でもいい、とはいえません。

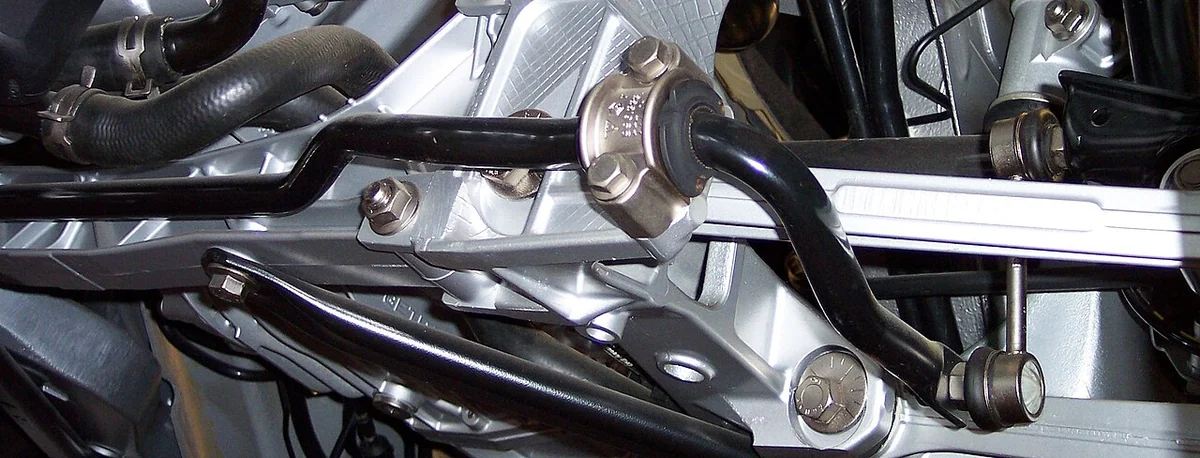

スタビライザー：左右の動きの差に抵抗する

左右の動きが違うとき、棒がねじれて抵抗を作るのがスタビライザーです。カーブで外側へ傾くロールを抑えます。左右の車輪が別々に上下できる仕組みを、独立懸架といいます。それでも、この棒などでつながっていれば、左右の動きは影響し合います。

段差を越えた後の揺れも、サスペンションが収める

1. タイヤが路面の段差に乗り、タイヤ自体が変形するとともに車輪が上へ動きます。
2. サスペンションのばねが変形し、車体へ伝わる入力を和らげます。
3. アームやリンクが、車輪の移動する方向と角度を決めます。
4. ダンパーが伸び縮みの動きに抵抗を与え、その後の余分な揺れを収めます。

ばねだけで車体を支えると、段差の後も、びよんびよんと揺れ続けやすくなります。そこでダンパーが、動くときの抵抗で揺れを収めます。また、上下に動ける距離にも限りがあります。余裕が足りず、端のバンプストップへ強く当たると、急な衝撃が来ることもあるんです。

ハンドルとブレーキの力も、タイヤが適切に地面へ触れてこそ伝わります。Hondaのサスペンション開発者による解説も、振動を吸収する働きと走行性能を結び付けています。

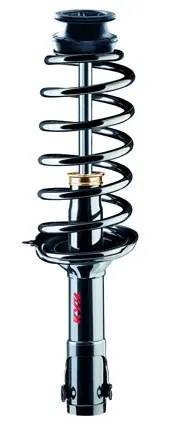

ストラット式は、支柱で車輪の位置も決める

ストラット式は、ダンパーを入れた支柱で、タイヤの位置も支えます。代表的なマクファーソン式は、上の取り付け点と下のアームなどを使います。部品と横の場所を抑えやすく、前輪によく使います。

ばねとダンパーが重なる見た目だけでは、ストラットとは決まりません。その支柱が、タイヤの位置を決める部品でもあるかがポイントです。

ダブルウィッシュボーンとマルチリンクは、アーム配置を生かす

上下のアームで支えるダブルウィッシュボーン

ダブルウィッシュボーンは、上下のアームで支える独立懸架です。長さと角度を選び、動いたときのタイヤの傾き、キャンバーなどを調整しやすいのが特徴です。

いつでもタイヤを垂直にするものではありません。ねらった角度の変化を作りやすい、ということです。場所が必要で、部品数と費用も考えます。

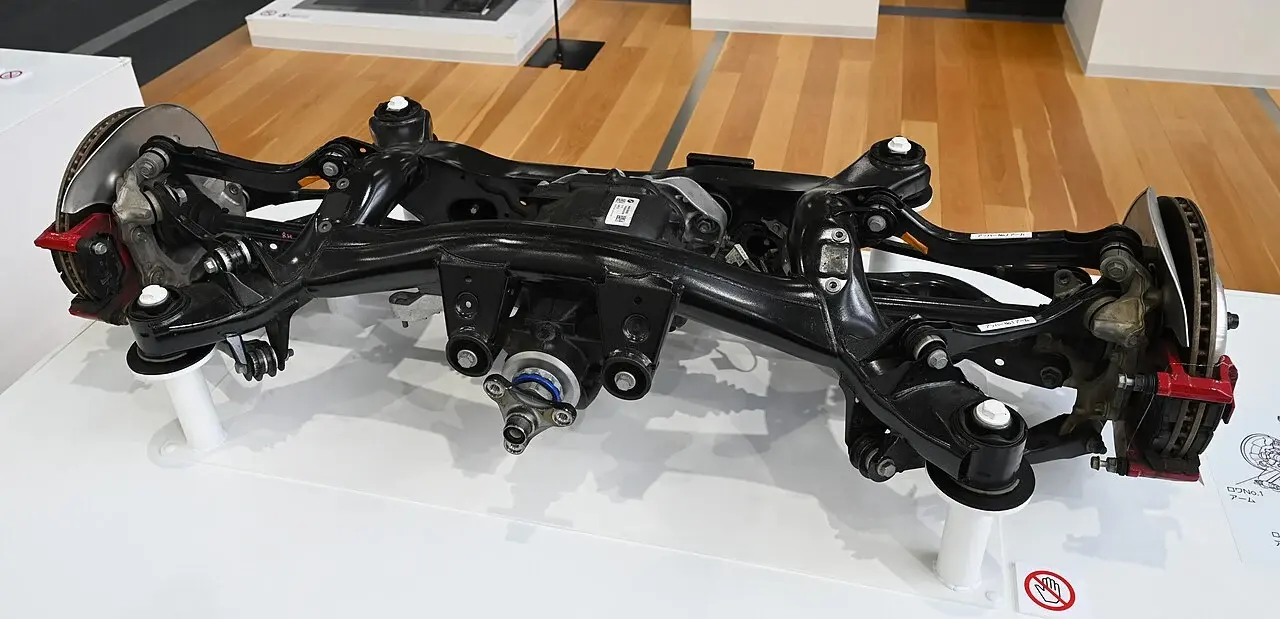

複数のリンクを使うマルチリンク

マルチリンクは、複数のリンクで位置と向きを決めます。前後の衝撃は和らげ、横の力は支えるなど、配置を工夫できます。

いろいろな構成があるので、本数だけで性質は決まりません。自由度は高いですが、部品とつなぎ目が増え、収める場所と整備も考える必要があります。

車軸式は、左右の車輪を強い車軸でつなぐ

車軸式は、強い一本の車軸で左右をつなぎます。片方が動くと、反対の姿勢にも影響します。重い荷物を支える頑丈さなどを生かし、商用車や一部の4WDで使います。

コイルとリンクを使うもの、板ばねを使うものがあります。デフが車軸側にあると、それもタイヤと一緒に上下するので、重さが乗り味へ関わります。

トーションビーム式は、ビームのねじれを使う

トーションビームは、左右の後ろ向きのアームを、横のビームで結びます。そのビームがねじれるので、左右に違う動きを許せます。半独立式とも呼び、完全な独立とは分けます。

小さくまとめやすく、客室と荷室の場所を取りやすいです。Hondaのトーションビーム解説も、ビームのねじれとブッシュで動きを作る設計を紹介しています。簡単な構成なら性能も低い、というわけではありません。

硬くすれば、どんな道でも安定するの？

硬いばねは、同じ力で縮む量を減らしますが、衝撃が車体へ伝わりやすくなります。ダンパーも強ければよいとは限りません。タイヤが道に沿って動けなくなると、乗り心地も接地も悪くなることがあります。

方式、ばね、ダンパーは手がかりです。実際にはタイヤ、ブッシュ、車体、重さ、動ける距離、設定まで合わせて性能が決まります。

以前より揺れる、音が出るなら、硬い部品へ替える前に点検しましょう。判断はサスペンションの修理・点検を考えるサイン、車高を変えるならローダウン後のアライメントと確認事項も重要です。

ばねの数字と、タイヤ側の硬さは同じではない

1mm縮めるのに必要な力が、ばね定数などです。ただ、タイヤ10mmの動きで、ばねも10mmとは限りません。アームやロッカーの、てこの比率があるからです。

次の計算は、取り付け方を詳しく比べたい人向けの補足です。まずは「同じばねでも、取り付ける位置やてこの働きで、タイヤ側の硬さは変わる」と分かれば大丈夫です。

タイヤに対してばねが0.7倍動く一定の関係なら、単純な模型で、車輪側の硬さは0.7²で0.49倍です。タイヤが1mm動いても、ばねは0.7mmしか動かず、ばねに生じる力が小さくなります。さらに、その力をタイヤ側へ伝えるときにも、てこの比率0.7がかかるので、0.7を二回掛けます。

実車は、上下する間に角度や比率が変わる場合もあります。刻印だけで別の車の硬さを比べず、位置、荷重（その部分へかかる力）、タイヤ、ブッシュも合わせます。

よくある疑問

コイルオーバーはストラットと同じ？

コイルオーバーは、ばねとダンパーが同じ軸にある作りです。ストラットは、その支柱でタイヤの位置も決める方式です。

独立懸架は左右の影響がない？

各輪が別に動けても、スタビライザーや車体を通じた影響はあります。左右が完全に無関係ではありません。
