【簡単解説】ステアリングシステムの仕組みと構造

ハンドルの回転が、どのように前輪へ届くのでしょうか。ラック＆ピニオン式では、次の順に動きが伝わります。

1. 運転者がステアリングホイール、つまりハンドルを回します。
2. シャフトや継手を通じて、ステアリングギヤのピニオンが回転します。
3. ピニオンとかみ合うラックが、車幅方向へ移動します。
4. ラックの両端につながるタイロッドが、左右のナックルを押したり引いたりします。
5. ナックルが動くと、車輪の向きも変わります。タイヤが路面から横向きの力を受け、車の進路が変わります。

ピニオンは小さな歯車で、ラックは歯のある棒状の部品です。歯車が回ると、かみ合ったラックが横へ動きます。この組み合わせで、回転する動きを直線の動きに変えています。ジェイテクトのステアリング解説でも、ハンドル側とアシスト側の回転トルクがラックを動かす力となり、タイヤを操舵する流れが示されています。

ラックの動く向きと車が曲がる向きの関係は、ギヤやタイロッドの配置によって変わります。図で確かめるときは、車の前後と部品の位置にも注目してください。

ステアリングホイールとコラム

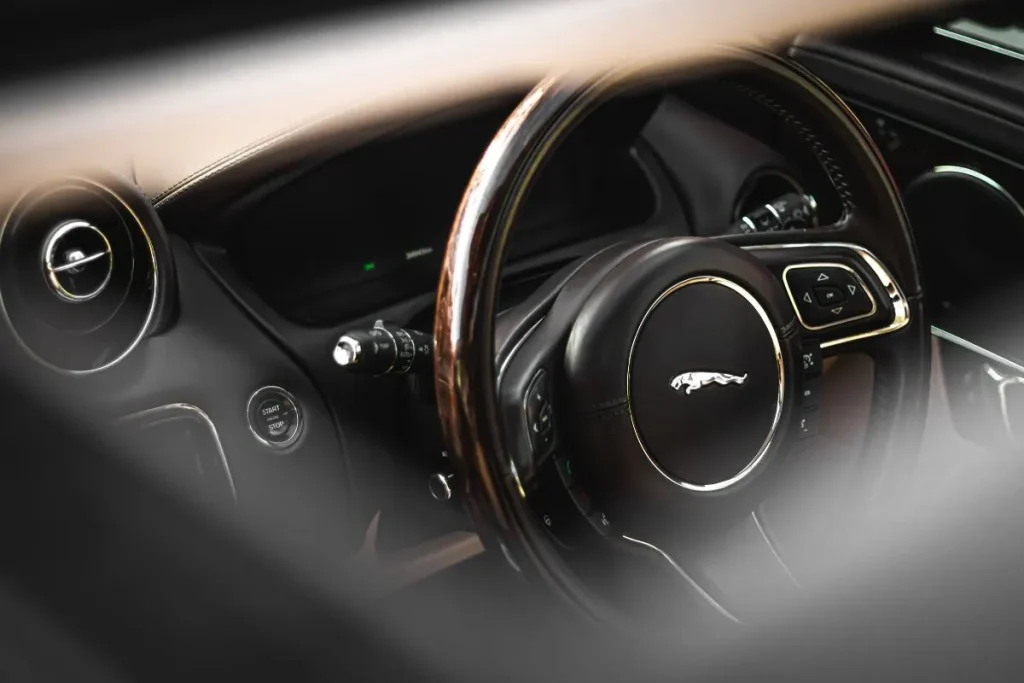

運転者が握って操作するハンドルも、部位ごとに名前があります。外周がリム、中心がハブ、その間をつなぐ部分がスポークです。

ハンドルから伸びる軸は、コラムで支えられています。車種によって、上下位置を変えるチルト、前後位置を変えるテレスコピック、衝突時の衝撃を緩和する構造などを備えています。位置調整は走行前に行い、確実に固定されていることを確認します。

シャフトと継手

シャフトは、ハンドルの回転をギヤへ伝える軸です。車内からエンジンルームまで一直線に通せない場合もあるため、中間シャフトやユニバーサルジョイントなどを組み合わせ、角度の違う軸の間で回転を伝えます。継手の位置や数は車両の構造によって変わります。

ステアリングギヤ

ラック＆ピニオン式のギヤは、回転を直線の動きに変えるだけでなく、ハンドルをどれだけ回すと車輪がどれだけ動くかも決めています。乗用車に広く使われる方式ですが、ステアリングギヤにはボールねじを利用する方式などもあり、車両の大きさや用途に合わせて選ばれます。

タイロッドとナックル

ラックと車輪側をつなぐ棒が、タイロッドです。ハンドル操作やサスペンションの上下運動で角度が変わっても動きを伝えられるよう、端部などにジョイントが使われています。

ナックルは車輪のハブを支持する部品で、サスペンションとの接続部がつくる操舵軸を中心に向きを変えます。タイロッドの長さを変えると、トーという車輪の向きも変わります。ハンドルの位置だけを直すつもりで自己調整せず、測定と合わせて整備工場へ依頼してください。

路面に押し付けられたタイヤの向きを変えるには、それなりの力が要ります。その負担を油圧やモーターで助けるのがパワーステアリングです。

機械的なつながりを持つ電動パワーステアリングでは、ハンドル側の軸、ピニオン、ラックなどにモーターの力を加えます。センサーで操舵力や車速などを確かめ、補助する量を変えます。駐車時の操作を軽くしたり、速度に応じた手応えを持たせたりするためです。方式ごとの仕組みは、パワーステアリングの解説を参照してください。

ラック＆ピニオンは、動きを伝える仕組みの名前です。電動式・油圧式は、主にその動きを助ける方法を指します。ラック＆ピニオンに電動アシストを組み合わせることもあり、同じ分類の選択肢ではありません。

ハンドルを回した角度に対し、車輪の向きがどれだけ変わるか。この関係を操舵比などで表します。同じだけハンドルを回したとき、車輪が大きく向きを変える設定は、一般に「クイック」と表現されます。車種によっては、ハンドル位置などに応じて比率を変える仕組みもあります。

ただし、少し回すだけで反応する車が、そのまま小回りの利く車とは限りません。最小回転半径は最大の切れ角、ホイールベース、トレッドなどにも左右されます。

ハンドルの戻り方や直進時の落ち着きは、ギヤ以外にも左右されます。タイヤ、キャスターなどの車輪配置、摩擦、パワステの制御も関係するため、片流れやハンドルの中心のずれだけでギヤの故障とは判断できません。角度の関係は、トー・キャンバー・キャスターの解説で整理しています。

4WS（四輪操舵）は、前輪だけでなく、後輪の向きも変える仕組みです。取り回しや走行安定性を高めるため、速度や操作に応じて後輪を動かします。後輪を動かす方向や量、作動条件は車種ごとに異なります。

ステアバイワイヤは、ハンドル操作を電気信号にして、車輪側の装置へ伝える考え方です。ハンドルと車輪を機械的につながない構成もあり、通常の電動パワステとは区別されます。例えばジェイテクトのリンクレス・ステアバイワイヤは、操舵側と転舵側を機械的に接続しないシステムです。構造が違えば、異常時に必要な対応も変わります。従来式と同じ扱いができると思わず、その車の取扱説明書に従ってください。

急にハンドルが重くなる、途中で引っかかる、遊びが増える、異音とともに進路が落ち着かなくなる。こうした変化があれば、点検が必要です。原因はステアリング本体とは限らず、タイヤ、サスペンション、電源、アシスト制御の問題でも似た症状が出ます。

操舵しにくい、車線を保ちにくいなど安全に運転できない場合は、無理に走行を続けず、安全な場所に停車して販売店やロードサービスへ連絡してください。停車後は取扱説明書で警告灯の意味を確認しましょう。ステアリングやエアバッグ周辺を分解したり、タイロッドを自己調整したりするのは避けてください。
