シリンダーライナーとは？乾式・湿式の違いと内面が重要な理由

エンジンの中には、筒状の「シリンダーライナー」を使うものがあります。もともと筒があるのに、なぜ別の筒を入れるのでしょうか？

ライナーは、ピストンが動く内面をつくる部品

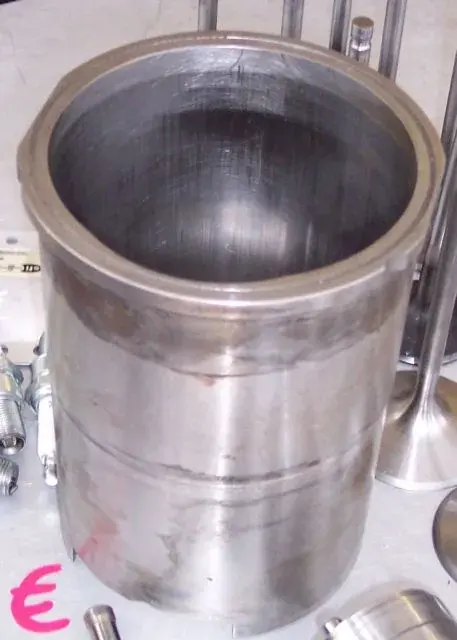

シリンダーライナーは、エンジンのシリンダー内面をつくる筒状の部品です。シリンダースリーブと呼ばれることもあります。内側をピストンとピストンリングが往復します。

本体を軽くする材質と、繰り返しこすられる面に向く材質は、同じとは限りません。そこで、シリンダーブロックとは別の材料で内面をつくる方法があります。鍋の本体と、内側の表面に別の性質を持たせるのと似た考え方です。

ただし、ライナーはすべてのエンジンにあるわけではありません。ブロック自体の面を使う方式や、内面へコーティングを施す方式もあります。

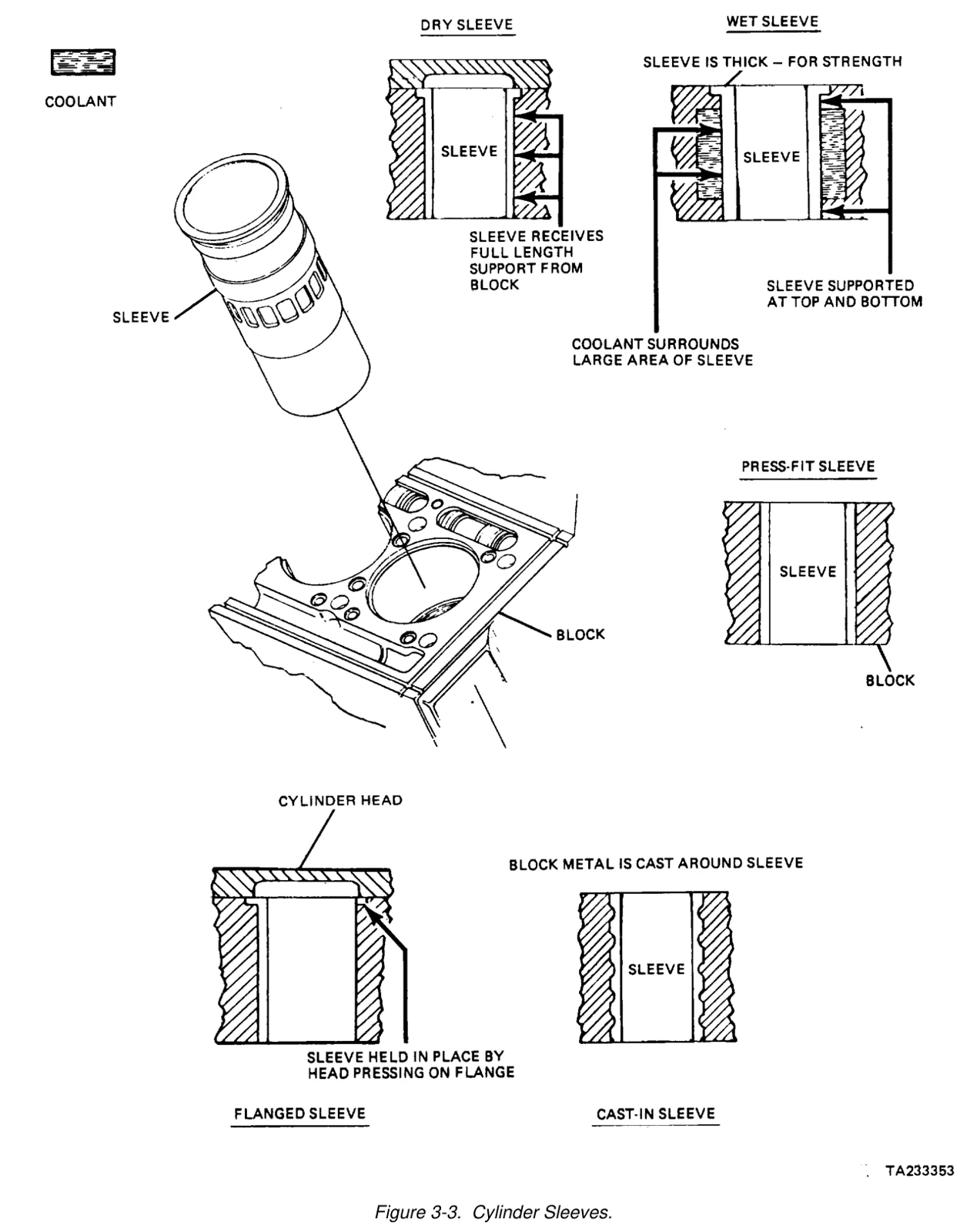

乾式と湿式は、冷却水との接し方が違う

乾式：外側をブロックが支える

乾式ライナーは、外側がブロック側の材料に囲まれ、冷却水に直接接しない方式です。熱はライナーから本体へ伝わり、その先の冷却系へ運ばれます。

組み込む方法には、圧入するものや、鋳造時に組み込むものなどがあります。「乾式だから簡単に抜ける」「乾式はすべて圧入」とは言い切れません。ブロックとの密着と、組付け後の内径も重要です。

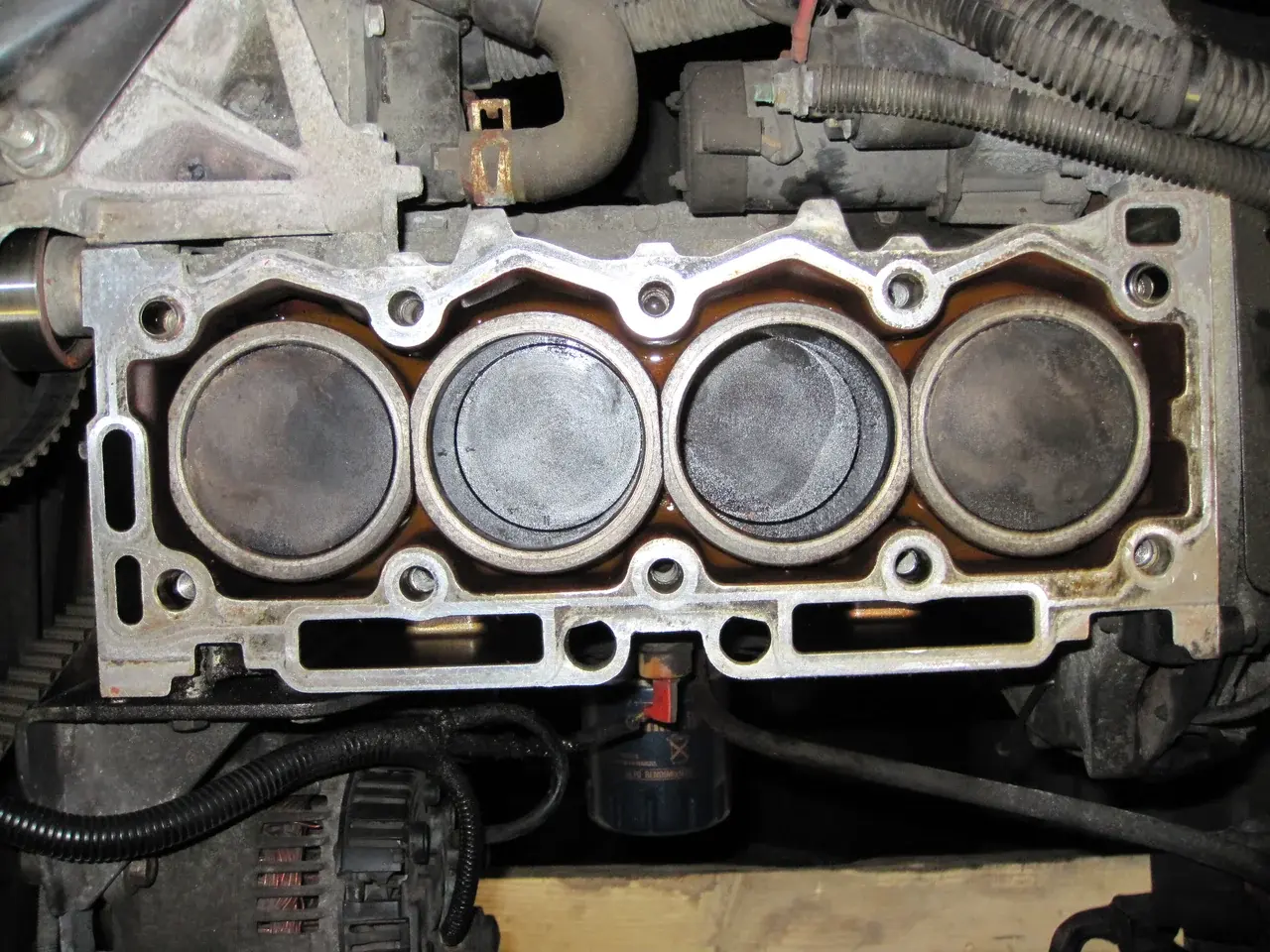

湿式：外側へ冷却水が直接触れる

湿式ライナーは、外側へ冷却水が直接触れる方式です。ライナー自体が冷却水の通路の壁にもなります。冷却水が下側などへ漏れないよう、シールや接合部の設計が必要です。

Motorserviceでは、湿式を主に商用車や大きな産業用エンジンで使う構成として紹介しています。乗用車は乾式、トラックは湿式と、用途だけで必ず決まるわけではありません。[1]

補修用の乾式にも、強く押し込む圧入型と、すべり込ませる型があります。Motorserviceの資料では、圧入型の中に組付け後の内面仕上げが必要な製品、すべり込ませる型に完成寸法で供給する製品を紹介しています。「新品だから、そのままの内径で使える」とは決めず、製品ごとの施工条件を確認します。

内側には、油膜とリングが働く面が必要

ピストンを密着させるための筒ではない

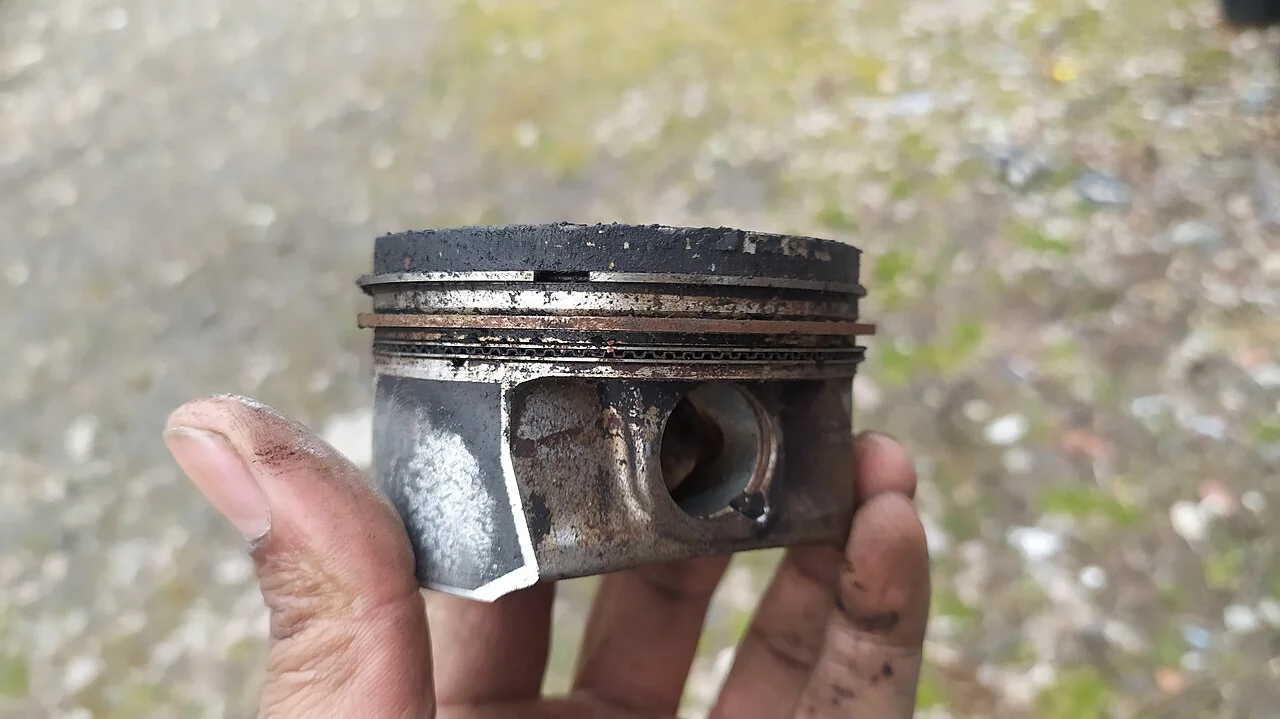

ピストンと内壁には、熱膨張や油膜を考えたすき間があります。燃焼ガスを逃げにくくする中心は、ピストンの周囲にあるリングです。金属同士をぴったり押し付ければ、摩擦や焼き付きの問題が起こります。

内面の径や丸さ、表面の状態が悪ければ、リングが十分に働けません。ライナー、ピストン、リングは、別々の部品ですが組み合わせて設計されます。[2]

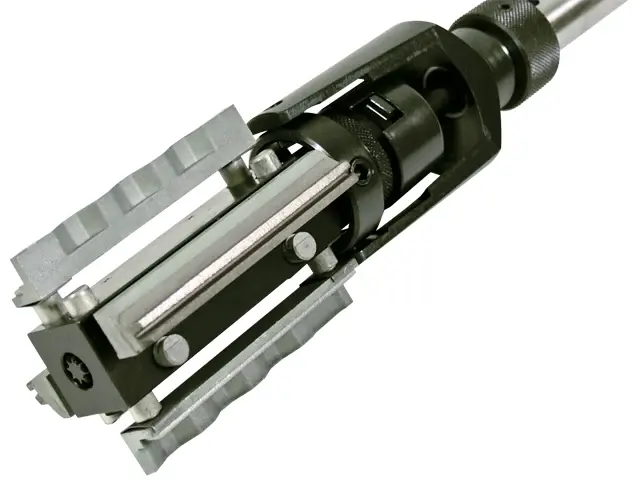

ホーニングは、必要な表面を仕上げる加工

ホーニングは、砥石などを使ってシリンダー内面を仕上げる加工です。内径や形状を整え、潤滑に適した表面状態をつくります。何でも鏡のようにつるつるにすればよい、という作業ではありません。

ただし、必要な加工は材質と表面処理で変わります。アルミ系のボア面やコーティング面へ、鋳鉄ライナーと同じ方法を無条件に使うことはできません。

ライナーが傷むと、どんな問題が起こる？

内面の摩耗や傷は、圧縮やオイル消費へ影響します。傷が生じる原因には、潤滑不足、異物、過熱、組付けや寸法の問題などがあります。ライナーだけ交換しても、原因が残れば再発します。

湿式では、外面に局所的な損傷が生じることもあります。冷却水中で生まれた小さな気泡がつぶれる作用などによる損傷を、キャビテーション損傷と呼びます。冷却水の指定や点検を守ることも、エンジン内部を守る一部です。[4]

冷却水が減った、白い煙が出た、という症状だけでは、ライナーの故障と決まりません。ほかの漏れやガスケットの不具合も含めて点検します。

交換できることと、簡単に交換できることは違う

交換可能な設計でも、寸法測定や加工、シールの扱いが必要です。湿式では、ブロック上面からどれだけ出るかという突出量などが、ヘッドガスケットの密閉に関係します。値や測り方は機種ごとに違います。

一方、鋳込みライナーの補修や、ライナーレスボアの修理は、メーカー指定と加工業者の設備・技術を確認する必要があります。「ライナーがある＝消耗品として抜き差しする」という理解は避けましょう。

ライナーの代わりに、表面の薄い層を使う設計

日産のミラーボアコーティングでは、鋳鉄の筒を挿入する代わりに、ボア内面へ鉄の層を作ります。ライナーの役目のうち、こすられる面の性質を別の方法で確保した例です。[3]

「ライナーレス」という名前だけでは、内面の材質や加工方法はわかりません。補修のときには、エンジン型式と表面処理まで調べることが必要です。

よくある疑問

シリンダーとライナーは同じなの？

シリンダーは、ピストンが動く筒状の部分を指します。ライナーは、その内面を構成するために使う別部品です。シリンダーブロックと合わせて見ると整理できます。

オイル消費が増えたら、ライナーを交換するの？

まず原因を調べます。リング、バルブ側のシール、ターボなど、ほかの部品が原因のこともあります。部品交換の判断は、測定と診断の後です。
