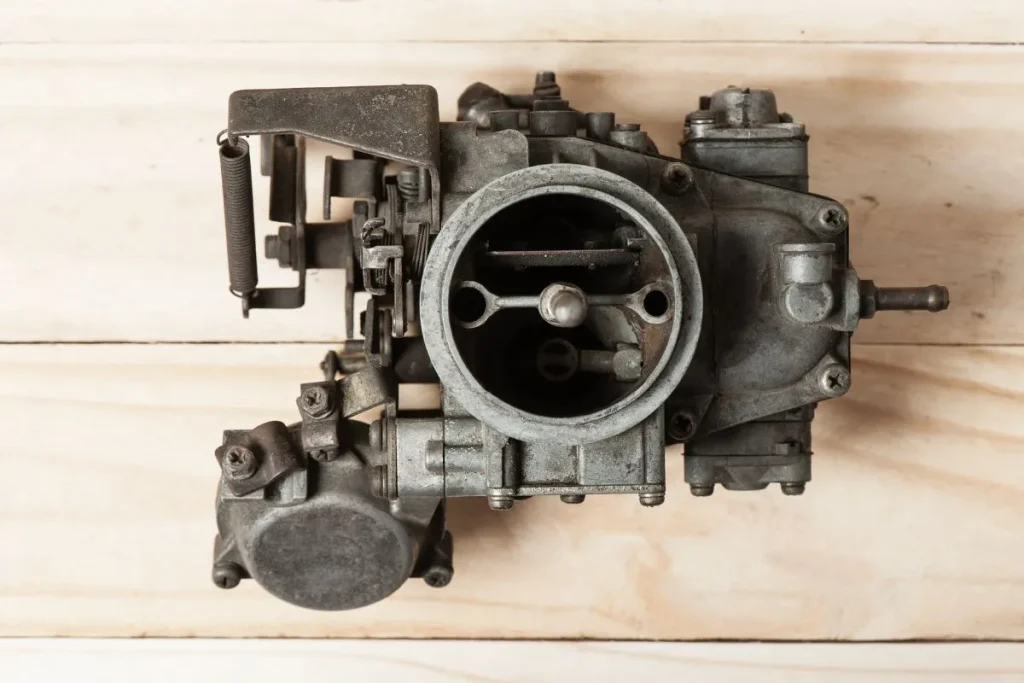

初心者でもわかる！自動車のキャブレターの基本と種類

キャブレターの空気通路には、ベンチュリという狭くなった部分があります。空気がここを通ると流れが速くなり、静圧が下がります。すると、燃料をためたフロート室との間に圧力差ができ、燃料が空気の通路へ押し出されます。

よく「空気の流れが燃料を吸い出す」と説明されますが、仕組みとしては圧力の高い側から低い側へ燃料が動いています。燃料は細かな液滴になり、蒸発しながら空気と混ざります。キャブレターから出る時点で、すべての燃料が気体になっているとは限りません。

できた混合気は、吸気管や吸気バルブを通ってエンジンへ入ります。キャブレター自身が、シリンダーの中で燃料を燃やすわけではありません。全体の通り道は、エンジンが空気を吸い込む流れで確認できます。

フロート式のキャブレターでは、燃料面を保つ部品と、空気や燃料の通る量を調節する部品が組み合わさっています。

燃料タンクとエアクリーナーは、キャブレターにつながる周辺の部品です。フロート室は燃料タンクとは別にあります。また、すべての形式に同じチョーク弁やジェットニードルが付いているわけではありません。

フロートは、燃料面が一定の高さになるように働きます

フロート室の燃料が減るとフロートが下がり、燃料が入ります。液面が上がればバルブが流入を抑え、決められた高さを保つ方向に働きます。燃料面の高さは噴き出す量に関わるので、高すぎても低すぎても適切な混合気を作りにくくなります。

ジェットニードルは、一部の可変式で使います

可変ベンチュリ式の一部には、先細りのジェットニードルがあります。ニードルと周囲の燃料通路の隙間で、通る燃料の量を調節します。ニードルの位置が変わると通路の面積も変わり、空気の流れに合った燃料を供給します。すべてのキャブレターに共通する構造ではありません。

ベンチュリとメイン系統だけで、すべての運転状態に合う混合気を作れるわけではありません。スロットルをほとんど閉じたとき、急に開いたとき、エンジンが冷えているときには、補助の回路が働きます。

• アイドル・低速系統：スロットルがほぼ閉じていても、必要な燃料を供給します。
• 加速ポンプ：スロットルを急に開いたとき、一時的に不足する燃料を追加します。備えていない形式もあります。
• 冷間始動の補助：チョーク弁で空気を絞る方式や、始動用の経路から燃料を増やす方式などがあります。

加速ポンプは、メイン系統が空気の流れの変化に追いつくまでを補います。ずっと燃料を増やし続けるためのものではありません。

チョークなどの始動補助は、冷えて燃料が気化しにくいときに使います。エンジンが暖まったあとも、混合気を濃くし続ければよいわけではありません。具体的な操作は、車両や装置の説明書に従ってください。

通路の面積が変わるかどうかで、分けられます

固定ベンチュリ式は、ベンチュリの断面積が基本的に一定で、別のスロットル弁などを使って流量を調節します。可変ベンチュリ式は、スライドやピストンが動くことで通路の面積を変えます。

可変式にも種類があります。操作に連動してスライドが動くものや、圧力差でピストンを動かす負圧式などです。たとえばMikuniのBS系は、ダイヤフラムと圧力差を利用してスライドの位置を調節します。

「4バレル」と「4基」は、別の数え方です

一つの本体に空気の通路を複数持つものがあり、通路の数で2バレル、4バレルなどと呼びます。一方、ツインキャブや連装キャブは、エンジンに取り付ける本体の数を指す場合があります。

そのため、一つの4バレルキャブレターと、4基のキャブレターを取り付けた構成は同じではありません。2基なら必ず燃費がよい、1基なら大出力に使えない、とも限りません。必要な流量とエンジンの設計に合わせて構成が決まります。

キャブレターは、主に空気の流れと機械的な回路で燃料を計量します。電子制御式インジェクションでは、センサーの情報を受けたECUが噴射量や時期を決め、インジェクターから燃料を噴射します。

電子制御の利点は、温度や負荷の変化に合わせた補正や、空燃比のフィードバック、排出ガスの管理を行いやすいことです。ただし、キャブレターにも電子制御を組み合わせたものがあります。また、燃料噴射装置がすべて電子式というわけでもありません。「キャブは機械式、噴射装置は電子式」と完全に二分すると、実際の方式を捉えきれません。

噴射する場所による違いはポート噴射と直噴の違いで、空気と燃料の割合は空燃比の基本で説明しています。

始動しにくい、アイドリングが落ち着かない、加速でもたつくといった症状には、複数の原因が考えられます。キャブレターの汚れや燃料面の異常だけでなく、点火系、吸気漏れ、燃料の状態などでも起こります。調整ねじを回せば必ず直るわけではありません。

ガソリン臭や漏れがあるときは、始動や走行を続けず、火気を避けて整備工場へ相談してください。分解や燃料抜き、ジェットの交換、複数のキャブレターの同調調整には、その形式に合った整備情報と安全対策が必要です。

記事の模式図は、構造を理解するためのものです。実車の分解手順として使わないでください。
