急いでシートベルトを引っ張ると、カチッと止まって出てこない。さっきまで普通に伸びていたくせに、急ぐときに限って非協力的です。なぜ強く引くとロックするのでしょうか？中の巻き取り装置を見ていきます。
アイキャッチ画像：Maxim Hopman / black leather car seat with seat belt / Unsplash License。縮小・WebP形式へ変換。（16:9にトリミング）
普段は動けて、必要なときには支える

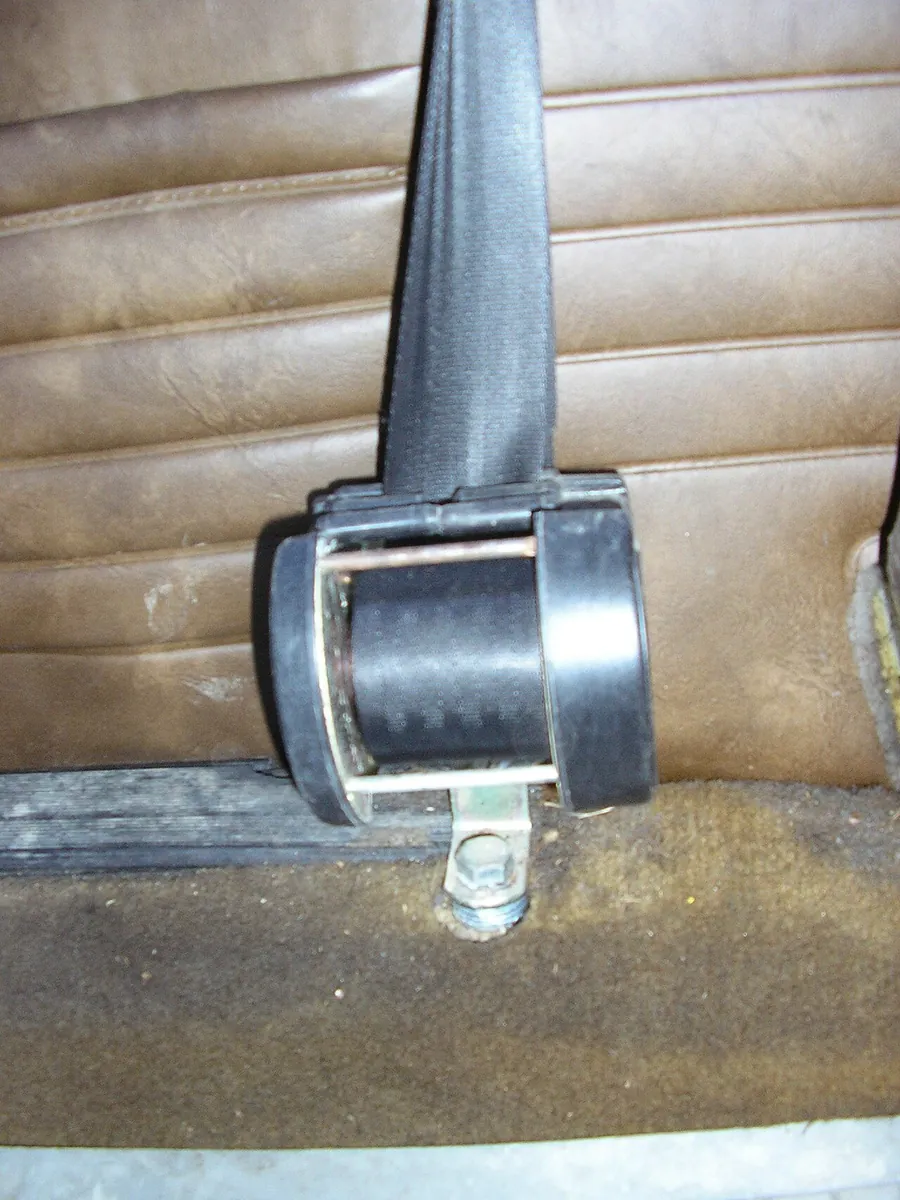

Liftarn / Intertial-reel.jpg / CC BY-SA 3.0。縮小・WebP形式へ変換。
シートベルトは、体を座席へ固定しっぱなしにするだけの帯ではありません。普段は体の小さな動きに合わせて伸び縮みし、急な減速などが起きたときは、必要以上に引き出されないよう支えます。
この切り替えを受け持つ装置の一つが、巻き取り装置です。リトラクターとも呼ばれ、柱の内側や座席の中などに収まっています。ベルトは内部の軸に巻かれ、ばねの力でたるみを巻き取る構造が使われます。
急停止などのときにロックするものは、緊急ロック式巻き取り装置と呼ばれます。ELRという略称を見かけることもありますが、まずは「普段は動けて、必要なときに引き出しを止める装置」と覚えれば十分です。[1]
「急に引かれた」と「車が急に動いた」を検知する

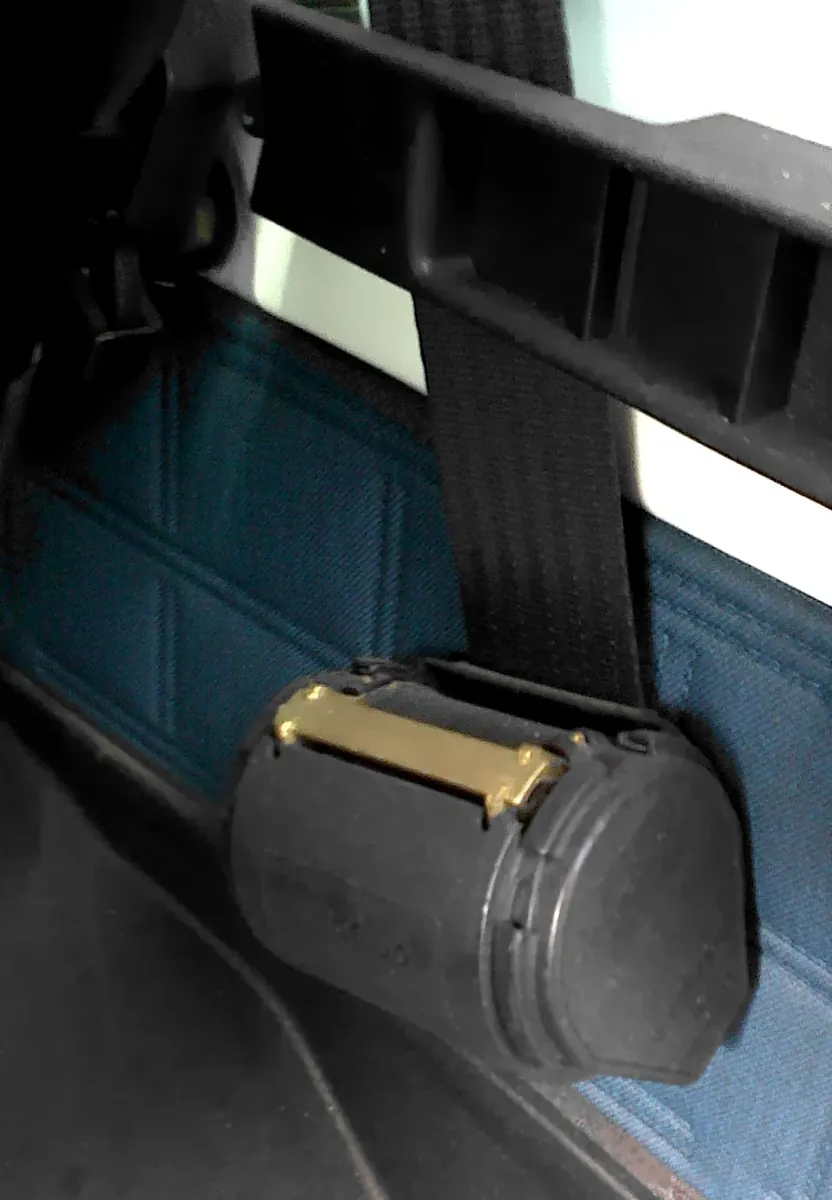

A7N8X / Inertial reel belt.jpg / CC BY-SA 3.0。縮小・WebP形式へ変換。
巻き取り装置には、ベルトが急に引き出される動きに反応する方式や、車の急な減速・傾きなどに反応する方式があります。両方を組み合わせるものもあります。Autolivは、車両の動きと、ベルトの急な引き出しに反応するセンサーを紹介しています。[2]
ベルトを急に引き出すと、ベルトを巻いた軸も急に回り始めます。その変化をきっかけにロック機構が働き、歯のある部品などへ爪をかみ合わせて、引き出す向きの回転を止める構造があります。内部の形は製品ごとに違います。[3]
そのため、車が止まっていても、勢いよくベルトを引くだけでロックする場合があります。「車がぶつかっていないのに止まったから故障」とは限りません。ベルト側の急な動きも、検知の対象になるんです。
ロックしたら、一度戻してゆっくり引く

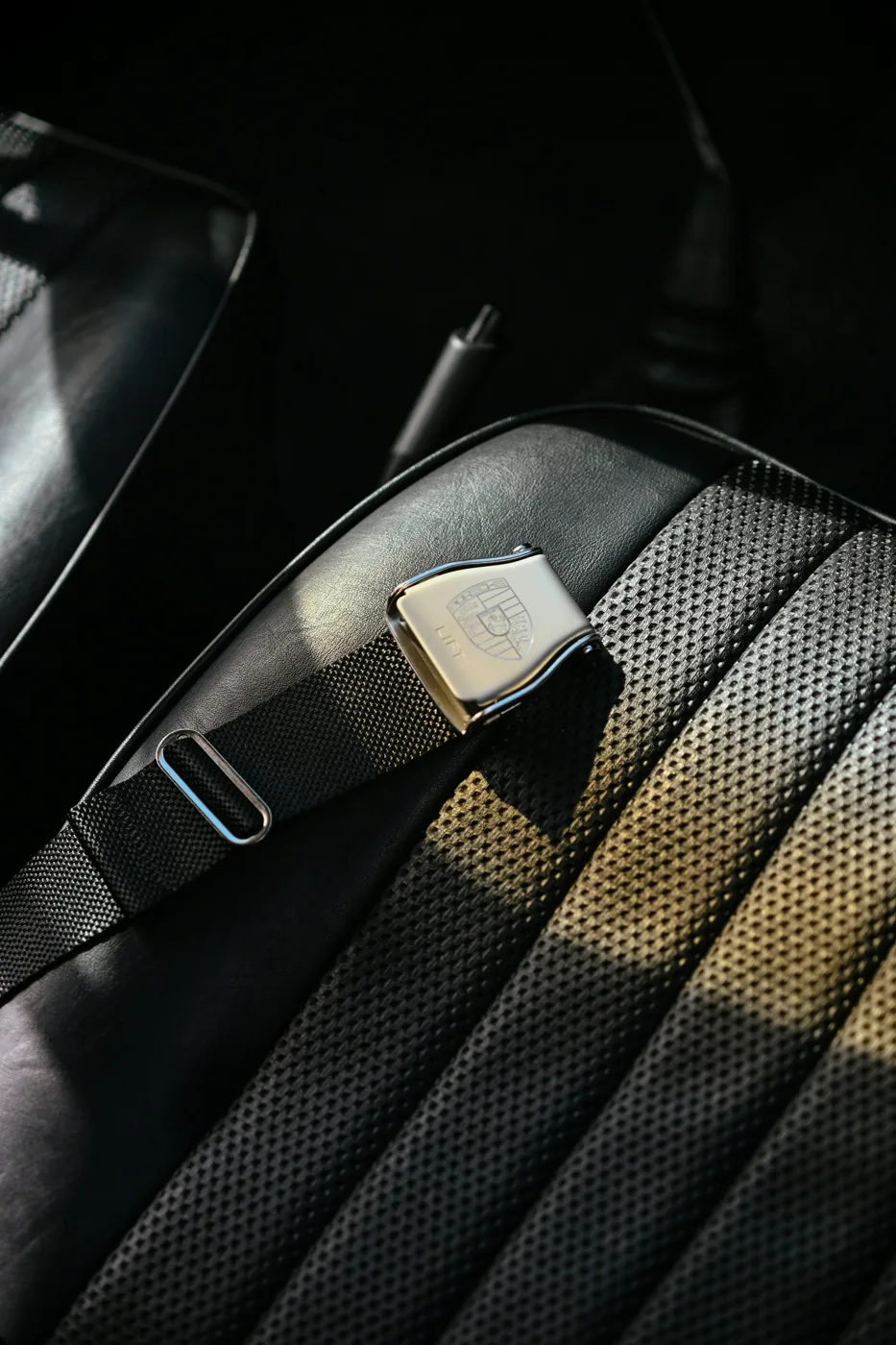

Nik / Porsche seatbelt buckle on vintage black car seat / Unsplash License。縮小・WebP形式へ変換。
急に引いたあとロックしたときは、一度ベルトを巻き戻して、ゆっくり引き出すと解除できる場合があります。トヨタの取扱説明書にも、この扱い方が案内されています。力任せに何度も引き続ける必要はありません。[1]
ただし、ねじれや挟み込みがある場合、座席の状態に問題がある場合などは、単なる急な引き出しとは別の確認が必要です。見える範囲で状態を確認し、解除できなければ車両の説明書や販売店へ相談します。
ロックしないように加工したり、巻き取り装置を分解したりしてはいけません。安全に直接関わる装置であり、プリテンショナーなど別の機構を備える場合もあります。使えない状態のまま走り出さないことが大切です。
「引き出しを止める」と「巻き締める」は違う

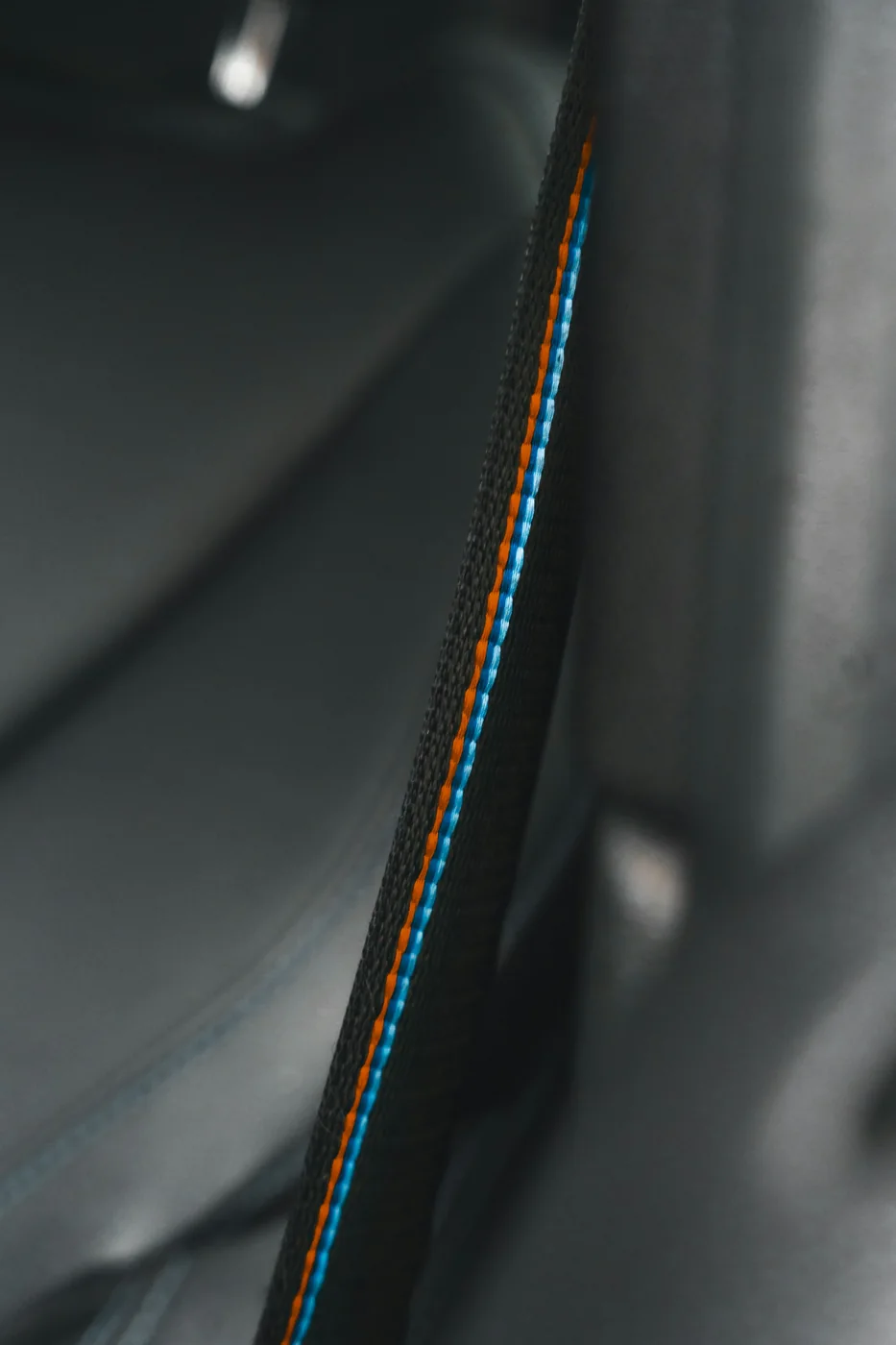

Marcel Hoberg / a close up of a seat belt in a car / Unsplash License。縮小・WebP形式へ変換。
衝突時などにベルトのたるみを素早く減らす機構は、プリテンショナーと呼ばれます。ベルトの引き出しを止めるロックとは、役割を分けて考えます。ロックは出ていくのを止め、巻き締めは余ったたるみを減らす働きです。
また、体へかかる力を抑えるために、一定の条件でベルトを制御しながら引き出す機構を組み合わせるものもあります。安全装置は、ただガチガチに止めれば終わりではなく、体をどのように受け止めるかまで考えています。[2]
仕組みが働く前提は、ベルトを正しく着けていることです。腰側は骨盤を支える低い位置、肩側は肩と胸を通し、ねじれや大きなたるみを避けます。具体的な調整方法は、車両の取扱説明書を確認してください。[1]
よくある疑問
急に引けばロックするので、安全性の点検はそれで十分？
いいえ。見える傷やほつれ、金具の状態なども確認対象です。自己流の引っ張りテストだけで安全性を判断しないでください。
事故後も、ベルトが伸び縮みすればそのまま使える？
大きな力がかかった装置は、見た目や伸縮だけでは判断できません。車両の指示に従い、販売店や整備工場で点検・交換の要否を確認してください。
関連記事
参考資料
車種を指定しない基本構造の解説です。実車の操作・点検は、その車の取扱説明書に従ってください。
